1.5.2 BSU-LB

AX6700Sシリーズ共通の基本スイッチング機構(テーブルサイズ拡張版)です。

(1)  正面外観

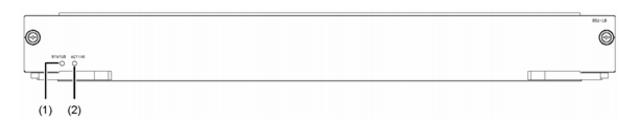

BSU-LBの正面外観を以下に示します。

図1-16 正面外観
(1) STATUS LED
(2) ACTIVE LED

(2)  LED

表1-9 LEDの表示について
名 称
種 類
状 態
内 容
STATUS
LED: 緑/橙/赤
基本スイッチング機構の動作状態を示す。
緑点灯: 動作可能。
橙点灯: リセット中。
緑点滅: 準備中(立ち上げ中)。
赤点灯: 障害検出。
消灯  : 電源OFF(基本スイッチング機構の交換可能)*1 *2
ACTIVE
LED: 緑
基本スイッチング機構が運用系であるか,待機系であるかを示す。
緑点灯: 運用系であることを示す。
消灯  : 待機系であることを示す。

*1 システム操作パネルからのInactivateの操作,または運用端末からのコマンドの入力で基本スイッチング機構の電源をOFFにすることができます。ただし,運用系の基本スイッチング機構にInactivateの操作を行なった直後は,STATUS LEDが消灯していても,ACTIVE LEDが点灯していることがあります。ACTIVE LEDが点灯している間は動作中です。取り外す場合は,STATUS LEDとACTIVE LEDの両方が消灯してから行なう必要があります。

*2 no system recoveryを設定している場合は,以下のような場合にも基本スイッチング機構の電源がOFFになります。

・基本スイッチング機構に障害が発生したとき(STATUS LEDが一度赤点灯し,その後消灯します)。

・基本制御機構に障害が発生したとき(基本制御機構を二重化していない場合です)。
