付録A.1 トランシーバの光コネクタの清掃

トランシーバの光コネクタの清掃は,以下の手順で行ないます

レーザー光を使用しています。(レーザー光は無色透明で目には見えません。)光送受信部を直接のぞかないでください。

以下は,SFPの光コネクタを清掃する場合の例です。XFPの光コネクタを清掃する場合も,同様の手順で行なってください。

【ステップ1】

エアダスターを使用し,光コネクタ内のごみ,ほこりを除去します。

図A-1 光コネクタとフェルール端面
(1) フェルール端面(この奥)
(2) 光コネクタ

可燃性ガスのエアダスターを使用する場合は,火気の近くで使用しないでください。火災の原因となります。

エアダスターは光コネクタ清掃用のものを使用してください。光コネクタ清掃用以外のものを使用すると,フェルール端面を汚すおそれがあります。

フェルール端面にエアダスターのノズルや容器が触れないようにしてください。故障の原因となります。

エアダスターの取り扱いについては,エアダスターの取り扱い説明を参照してください。

【ステップ2】

光コネクタクリーナー(スティックタイプ)の先端部分に布破れ,汚れ,異物付着等の異常がないか点検します。

図A-2 光コネクタクリーナーの点検
(1) 光コネクタクリーナー(スティックタイプ)
(2) 点検する部分

清掃を行なう前に,光コネクタクリーナーの先端部分を点検して,布破れ,汚れ,異物付着等の異常がないことを確認してください。
先端部分に異常があるものを使用すると,フェルール端面を傷つけるおそれがあります。

光コネクタクリーナーは専用のものを使用してください。専用以外のものを使用すると,フェルール端面を汚すおそれがあります。

【ステップ3】

光コネクタクリーナー(スティックタイプ)を使用し,フェルール端面に付着した汚れを清掃します。

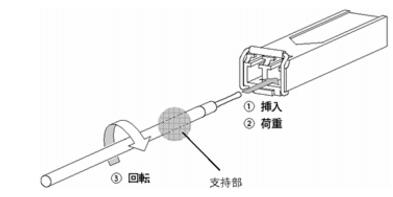

図A-3 フェルール端面の清掃

清掃するとき,過剰な力で押し付けないでください。フェルール端面を傷つけるおそれがあります。

光コネクタクリーナーの回転は時計方向のみとしてください。時計方向・反時計方向への相互回転しながら使用すると,フェルール端面を傷つけるおそれがあります。

光コネクタクリーナーの取り扱いについては,光コネクタクリーナーの説明書を参照してください。
