ハードウェア取扱説明書

5.4.1　AC電源機構の増設および交換

（1）  取り外し方

装置の電源を入れたままで取り外しを行なうことができるのは，電源を冗長化している場合です。 電源を冗長化していない場合は，装置の電源を切断して取り外しを行なってください。

【ステップ1】

交換する電源機構のスイッチをOFFにします。

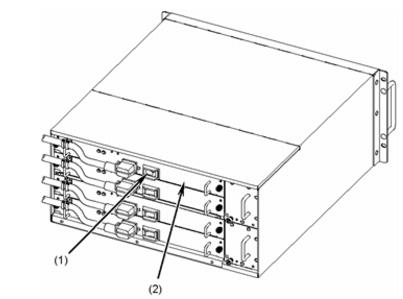

図5-6　電源の切断

(1) 電源スイッチ

(2) 電源機構

【ステップ2】

交換する電源機構から電源ケーブルを取り外します（電源ケーブルを取り外すには，「4.6　 電源ケーブルの取り付けと取り外し」を参照してください）。

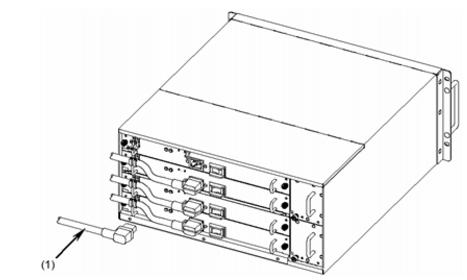

図5-7　電源ケーブルの取り外し

(1) 電源ケーブル

電源機構の増設，交換を行なう場合は，交換する電源機構から電源ケーブルを取り外してください。 電源ケーブルを接続していると，電源スイッチをOFFにしていても一部の回路に通電しています。そのため，電源ケーブルを取り付けたまま電源機構の増設，交換を行なうと，火災・感電の原因となります。

【ステップ3】

電源機構のネジを緩めます。

図5-8　電源機構の取り外し-1

(1) ネジ

【ステップ4】

電源機構を取り外します（取っ手を持って少し引き出し，下面を支えながら取り外してください）。

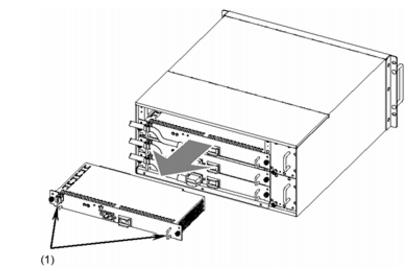

図5-9　電源機構の取り外し-2

(1) 取っ手

電源機構を撤去する場合，ブランクパネルを取り付けてください。ブランクパネルを取り付けずにそのまま使用すると，装置のエアフローが確保できなくなります。エアフローが確保できなくなると，装置内部の温度上昇により，障害発生の原因となります。 また，本装置が発生する妨害電波が他の機器へ影響を与えたり，他の機器が発生する妨害電波が本装置に影響を与え，誤動作の原因となることがあります。

（2）  取り付け方

【ステップ1】

電源機構スロットに電源機構を挿入します。

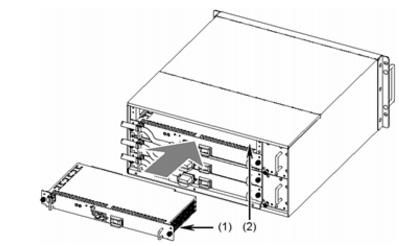

図5-10　電源機構の取り付け-1

(1) 電源機構

(2) 電源機構スロット

【ステップ2】

奥までしっかりと挿入し，電源機構のネジを締めます。

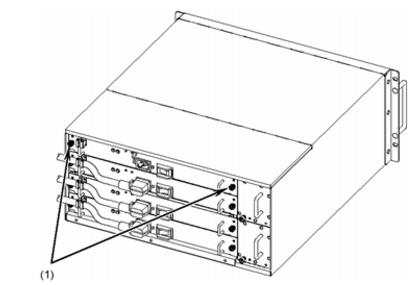

図5-11　電源機構の取り付け-2

(1) ネジ

ネジを締めるときにはドライバを使用してください。また，しっかり固定されたことを確認してください。

【ステップ3】

電源機構に電源ケーブルを取り付けます。（電源ケーブルを取り付けるには，「4.6　 電源ケーブルの取り付けと取り外し」を参照してください。
