1.11.1 BRK-14

BRK-14は,AX6604Sをラックに搭載する場合に使用するサポートブラケットです。

装置本体に取り付けられているラック取り付け金具とあわせて使うことで,ガイドレールを使わずに装置本体をラックに搭載することができます。

EIA規格準拠の19型キャビネットラックに対応しています。

サポートブラケットはAX6604Sのみに対応しています。AX6604S以外には使用しないでください。AX6604S以外の装置に使用した場合,落下・転倒などにより,けがの原因となります。

サポートブラケットは,ラック取り付け金具BRK-11(ラックの柱に対し,装置本体を50mm引っ込めた位置で固定するタイプのもの(別売り品))とあわせてお使いいただくこともできます。
BRK-11については,「1.10  ラック取り付け金具」を参照してください。

(1)  外観

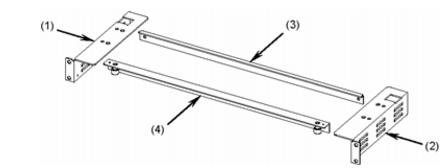

図1-51 BRK-14
(1) ブラケットL
(2) ブラケットR
(3) クロスバーA
(4) クロスバーB

(2)  付属品

クロスバーAをブラケットに取り付ける際に使用するネジです。

図1-52 ネジ(M4×10 2本)

装置をラックに搭載するには,ラック付属のネジが別途必要になります。
ラック付属のM5またはM6のネジを8本(BRK-14固定用: 4本,装置本体固定用: 4本)ご用意ください。
