ハードウェア取扱説明書

5.3　ファンユニットの交換

ファンユニットの交換は，装置の電源を入れたままで行なうことができます。

ファンユニットの交換作業は，教育を受けた技術者または保守員が行なってください。 上記以外の方が作業して誤った取り扱いをした場合，けが・装置故障の原因となります。

装置の電源を入れたままでファンユニットを交換する場合，ファンユニットを取り外してから取り付けるまでを1分以内で行なってください。1分を過ぎると，装置内部の温度上昇により，他の機構にも影響をおよぼす可能性があります。

（1）  取り外し方

【ステップ1】

ファンユニットのネジを緩めます。

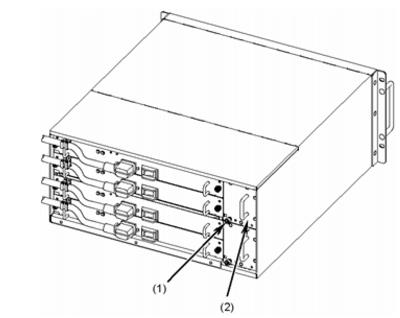

図5-1　ファンユニットの取り外し-1

(1) ネジ

(2) ファンユニット

【ステップ2】

ファンユニットの取っ手を持って少し引き出し，ファンの回転が止まるのを待ちます。

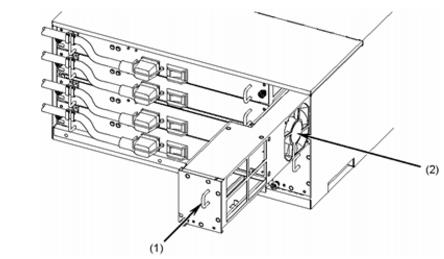

図5-2　ファンユニットの取り外し-2

(1) 取っ手

(2) ファン

ファンユニットを引き出した直後はファンが回転していることがあります。ファンが回転している間は，手や指を近づけないでください。けがの原因となります。

【ステップ3】

ファンの回転が止まったら，ファンユニットを取り外します（ファンユニットの取っ手を持ち，下面を支えながら取り外してください）。

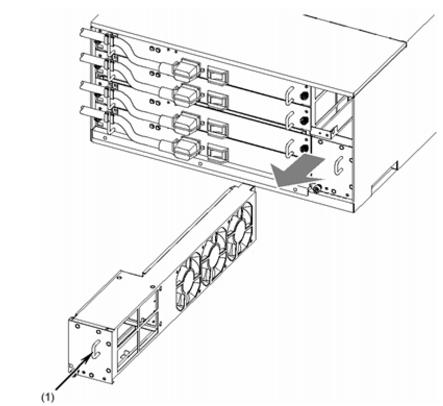

図5-3　ファンユニットの取り外し-3

(1) 取っ手

（2）  取り付け方

【ステップ1】

ファンユニットスロットにファンユニットを挿入します。

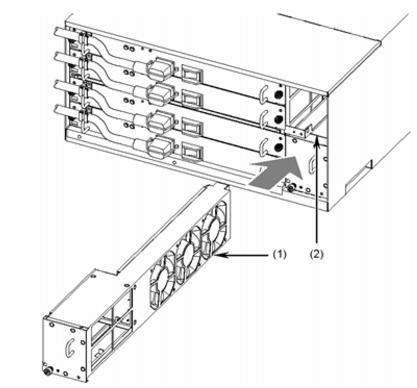

図5-4　ファンユニットの取り付け-1

(1) ファンユニット

(2) ファンユニットスロット

【ステップ2】

奥までしっかりと挿入し，ファンユニットのネジを締めます。

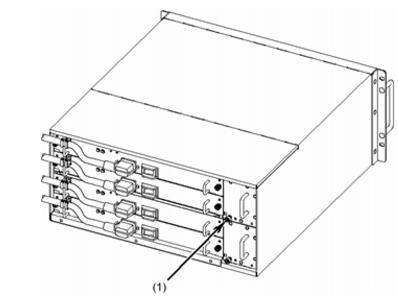

図5-5　ファンユニットの取り付け-2

(1) ネジ

ネジを締めるときにはドライバを使用してください。また，しっかり固定されたことを確認してください。
