4.13.4　AX6308S（DC電源機構を搭載している場合）

（1）電源の投入

【ステップ1】

電源機構が正しい位置に搭載されているか確認します。

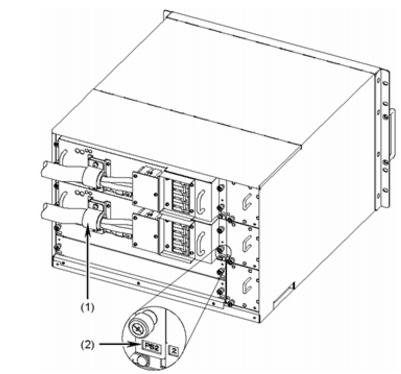

図4-61　電源機構の搭載位置の確認

(1) 電源機構

(2) スロット番号


	電源を冗長化しない場合はPS1に，電源を冗長化する場合はPS1とPS2のスロットに電源機構を搭載します。


	電源機構のスロット番号は装置本体に表示しています。電源機構の右下の位置から確認することができます。

【ステップ2】

本装置のすべてのブレーカをONにします。

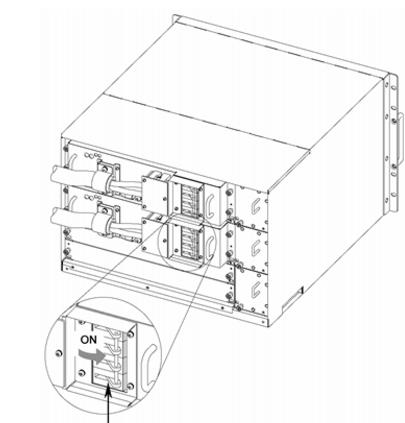

図4-62　電源の投入

(1) ブレーカ


ブレーカをONにする場合，どれか1つをONにしたときから，すべてONにするまでを5秒以内で行なってください。5秒を過ぎると，管理スイッチング機構が電源の異常を検出して，液晶ディスプレイに障害情報を表示します。その場合は，以下を参照して対処を行なってください。
	液晶ディスプレイの表示	対処方法
	E8 PS Msg=00000001	装置は動作できる状態です。すべてのブレーカをONにしてください。（電源の異常が回復すると，液晶ディスプレイの表示も消えます。）
	[MD] FAULT 2200 220000aa00bb	電源容量が不足しているため，装置が動作できない状態です。一度すべてのブレーカをOFFにし，再度電源の投入を行なってください。
上記の「aa」「bb」の値は，電源機構の実装状態や給電状態によって異なります。


	ブレーカをOFFにして再度ONにする場合は，2秒以上間隔をあけてください。

（2）電源の切断

【ステップ1】

ソフトウェアのアップデート中（ppupdateコマンド実行中）でないこと，およびメモリカードにアクセス中でないことを確認します。

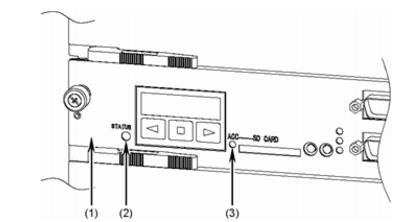

図4-63　LEDの確認

(1) 管理スイッチング機構

(2) STATUS LED

(3) ACC LED


	ppupdateコマンドを実行すると，装置が自動的に再起動を行ないます。再起動中（管理スイッチング機構のSTATUS LEDが緑点滅から緑点灯に変わるまで）は装置の電源を切断しないでください。装置が故障するおそれがあります。


	ACC LED点灯中は，メモリカードにアクセス中です。アクセス中はメモリカードを取り外したり電源を切断したりしないでください。メモリカードを破損するおそれがあります。また，一部のコマンドは，コマンド入力後メモリカードのアクセスが終了するまでにしばらく時間がかかります。アクセスが終了したのを確認の上，メモリカードの取り外しや電源の切断を行なってください。

【ステップ2】

本装置のすべてのブレーカをOFFにします。

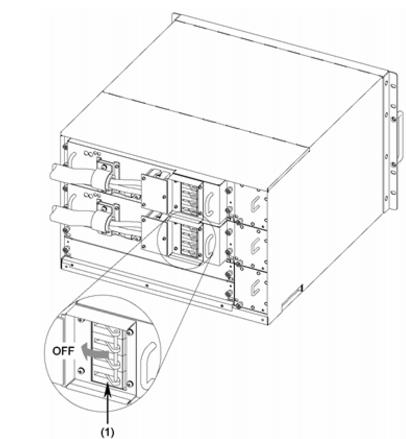

図4-64　電源の切断

(1) ブレーカ


	本装置には複数の入力電源が供給されています。電源を切断する場合は，本装置のすべてのブレーカをOFFにしてください。
