ハードウェア取扱説明書

4.12　インタフェースケーブルの接続

（1）  UTPケーブル

「カチッ」と音がするまでコネクタを挿入します。

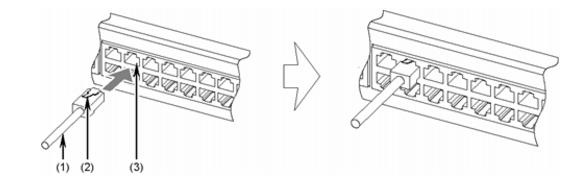

図4-46　UTPケーブルの取り付け

(1) UTPケーブル

(2) つめ

(3) イーサネットポート

取り外す場合は，つめを押さえながら引き抜きます。

（2）  光ファイバケーブル（LC2芯コネクタ）

「カチッ」と音がするまでコネクタを挿入します。

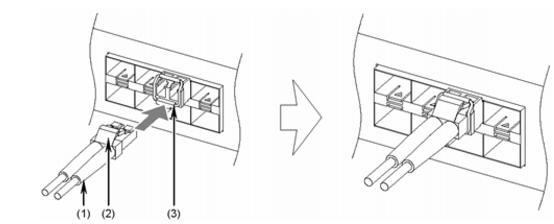

図4-47　光ファイバケーブル（LC2芯コネクタ）

(1) 光ファイバケーブル（LC2芯コネクタ）

(2) つめ

(3) トランシーバ

取り外す場合は，つめを押さえながら引き抜きます。

光コネクタの清掃については，「付録A　 光コネクタの清掃」を参照してください。

（3）  光ファイバケーブル（LC1芯コネクタ）

「カチッ」と音がするまでコネクタを挿入します。

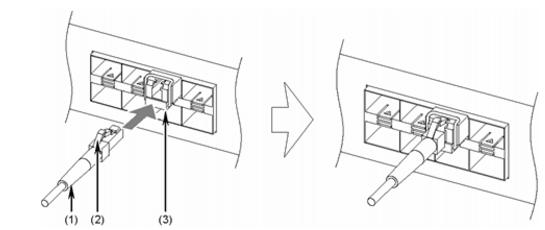

図4-48　光ファイバケーブル（LC1芯コネクタ）

(1) 光ファイバケーブル（LC1芯コネクタ）

(2) つめ

(3) トランシーバ

取り外す場合は，つめを押さえながら引き抜きます。

光コネクタの清掃については，「付録A　 光コネクタの清掃」を参照してください。
