4.8　メモリカードの取り付けと取り外し

メモリカードは，管理スイッチング機構に取り付けて使用します。


	装置本体を移動させる場合は，メモリカードを取り外してください。移動中にメモリカードに無理な力が加わると，メモリカードスロットのコネクタ部を破損するおそれがあります。

（1）取り付け方

「カチッ」と音がするまでメモリカードを挿入し，ゆっくり指を離します。（メモリカードの角がとれた部分を右側にして取り付けてください。）

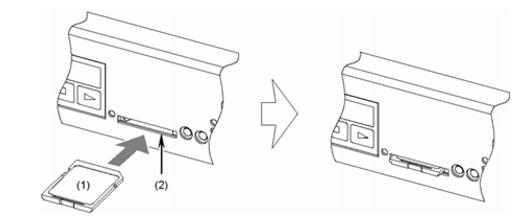

図4-35　メモリカードの取り付け

(1) メモリカード

(2) メモリカードスロット


	メモリカードを取り付ける場合は，メモリカードを強く押したり，指ではじいたりしないでください。メモリカードスロットのコネクタ部を破損するおそれがあります。


	データの消去や書き込みを防止する場合は，プロテクトスイッチを「▼Lock」にして取り付けてください。


	メモリカードスロットにほこりが付着しているときは，乾いた布などでほこりを除去してから取り付けてください。

（2）取り外し方

【ステップ1】

ACC LEDが消灯していること（メモリカードにアクセスしていないこと）を確認します。

図4-36　ACC LEDの確認


	ACC LED点灯中は，メモリカードにアクセス中です。アクセス中はメモリカードを取り外したり電源を切断したりしないでください。メモリカードを破損するおそれがあります。また，一部のコマンドは，コマンド入力後メモリカードのアクセスが終了するまでにしばらく時間がかかります。アクセスが終了したのを確認の上，メモリカードの取り外しや電源の切断を行なってください。

【ステップ2】

一度「カチッ」と音がするまでメモリカードを押します（メモリカードが少し手前に出ます）。

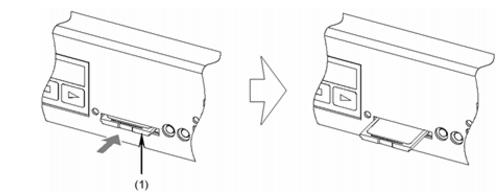

図4-37　メモリカードの取り外し方

(1) メモリカード

【ステップ3】

メモリカードを取り外します。

図4-38　メモリカードの取り出し


	メモリカードを取り外す場合は，ロックが掛かった状態から無理に引っ張り出したりしないでください。メモリカードスロットのコネクタ部を破損するおそれがあります。
