3.3.3 モデムをAUXポートに接続する場合
モデムを本装置のAUXポートに接続する場合には，RS-232Cストレートケーブル（D-sub9ピン（メス）- D-sub25ピン（オス）付きでインチネジ（#4-40）のもの）を使用します。
RS-232Cストレートケーブルのピン配置を以下に示します。

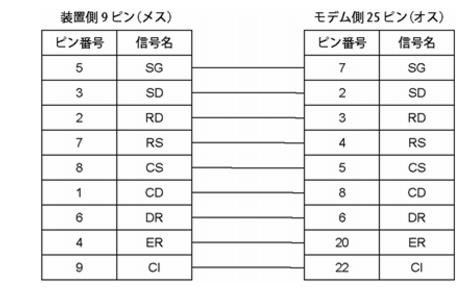

図3-2 モデム接続ケーブル
|
|
