ハードウェア取扱説明書

3.3.1　運用端末をCONSOLEポートに接続する場合

（1）  運用端末

運用端末を本装置のCONSOLEポートに接続する場合には，以下に示す機能をサポートするパーソナルコンピュータまたはワークステーションを準備してください。

表3-14　運用端末（CONSOLEポートに接続する場合）

項　目		仕　様
通信ポート		RS-232Cポート
通信ソフト		Tera Term Pro（Version 2.3）または下記「通信設定」を満たした通信ソフト
通信設定	通信パラメータ	8ビット，1ストップビット，パリティ無し
	通信速度*1	19,200bit/s，9,600bit/s，4,800bit/s，2,400bit/s，1,200bit/s

*1　工場出荷時，本装置の通信速度は9,600bit/sに設定しています。

（2）  RS-232Cクロスケーブル

運用端末を本装置のCONSOLEポートに接続する場合には，RS-232Cクロスケーブル（両端D-sub9ピン（メス）付きでインチネジ（#4-40）のもの）を使用します。

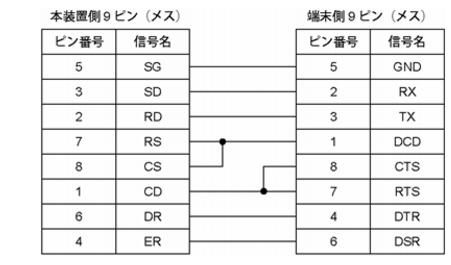

RS-232Cクロスケーブルのピン配置を以下に示します。

図3-1　運用端末接続ケーブル
