ハードウェア取扱説明書

1.8　ブランクパネル

ブランクパネルは，オプション機構を搭載しないスロットに，オプション機構の代わりに搭載します。

ブランクパネルには以下のような役割があります。

装置内のエアフローの確保
本装置が発生する妨害電波の軽減
他の機器が発生する妨害電波からの保護

オプション機構を搭載しないスロットには，ブランクパネルを取り付けてください。ブランクパネルを取り付けずにそのまま使用すると，装置内のエアフローが確保できなくなります。エアフローが確保できなくなると，装置内部の温度上昇により，障害発生の原因となります。 また，本装置が発生する妨害電波が他の機器へ影響を与えたり，他の機器が発生する妨害電波が本装置に影響を与え，誤動作の原因となることがあります。

（1）  BPNL-PS11

電源機構スロット用ブランクパネルです。

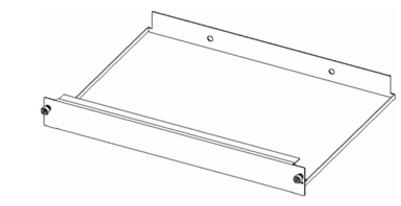

図1-47　BPNL-PS11

（2）  BPNL-SU11

管理スイッチング機構スロット用ブランクパネルです。

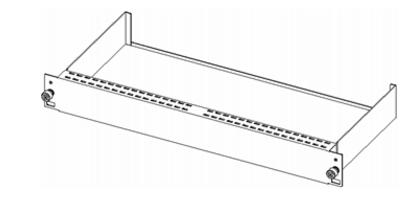

図1-48　BPNL-SU11

（3）  BPNL-NF11

ネットワークインタフェース機構スロット用ブランクパネルです。

図1-49　BPNL-NF11
