付録A.1　トランシーバの光コネクタの清掃

トランシーバの光コネクタの清掃は，以下の手順で行ないます


	レーザー光を使用しています。（レーザー光は無色透明で目には見えません。）光送受信部を直接のぞかないでください。


	以下は，SFPの光コネクタを清掃する場合の例です。XFPの光コネクタを清掃する場合も，同様の手順で行なってください。

【ステップ1】

エアダスターを使用し，光コネクタ内のごみ，ほこりを除去します。

図A-1　光コネクタとフェルール端面

(1) フェルール端面（この奥）

(2) 光コネクタ


	可燃性ガスのエアダスターを使用する場合は，火気の近くで使用しないでください。火災の原因となります。


	エアダスターは光コネクタ清掃用のものを使用してください。光コネクタ清掃用以外のものを使用すると，フェルール端面を汚すおそれがあります。


	フェルール端面にエアダスターのノズルや容器が触れないようにしてください。故障の原因となります。


	エアダスターの取り扱いについては，エアダスターの取り扱い説明を参照してください。

【ステップ2】

光コネクタクリーナー（スティックタイプ）の先端部分に布破れ，汚れ，異物付着等の異常がないか点検します。

図A-2　光コネクタクリーナーの点検

(1) 光コネクタクリーナー（スティックタイプ）

(2) 点検する部分


	清掃を行なう前に，光コネクタクリーナーの先端部分を点検して，布破れ，汚れ，異物付着等の異常がないことを確認してください。先端部分に異常があるものを使用すると，フェルール端面を傷つけるおそれがあります。


	光コネクタクリーナーは専用のものを使用してください。専用以外のものを使用すると，フェルール端面を汚すおそれがあります。

【ステップ3】

光コネクタクリーナー（スティックタイプ）を使用し，フェルール端面に付着した汚れを清掃します。

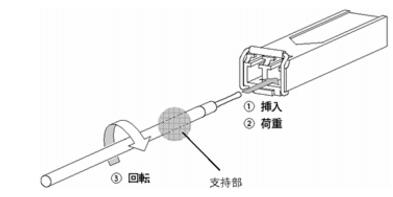

図A-3　フェルール端面の清掃


	清掃するとき，過剰な力で押し付けないでください。フェルール端面を傷つけるおそれがあります。


	光コネクタクリーナーの回転は時計方向のみとしてください。時計方向・反時計方向への相互回転しながら使用すると，フェルール端面を傷つけるおそれがあります。


	光コネクタクリーナーの取り扱いについては，光コネクタクリーナーの説明書を参照してください。
