運用ガイド

8.15.8　PSU(AX5400SではBSU)単位のフロー統計情報が見えない

次に示す手順で確認してください。

• コンフィグレーションにエントリ数が設定されていることを確認してください。


  図8-33　コンフィグレーション表示例17

  (config)# show netflow
  netflow yes
     sample 2048
     entries 0 1000  ← NetFlow統計を行いたいPSU番号が設定されていること (注)
     flow-export-version 5
         destination 172.16.178.2 udp 1234
     port 1/1-2
  !
  (config)#
  (注) AX5400Sでは，"entries  1000"となります。BSUに対するエントリ数が設定されていることを確認してください。

  図8-34　show netflowコマンドの実行結果

  > show netflow
  Progress time from NetFlow statistics cleared:  0:02:56
  PSU0: Active
    Received Flows      :          0  Dropped Flows       :          0
    Overflow Entries    :          0
    Used Entries        :          0  Un-used Entries     :       1000
  PSU1: Active(No Entry)    ←No Entryが表示されていませんか？
    Received Flows      :          0  Dropped Flows       :          0
    Overflow Entries    :          0
    Used Entries        :          0  Un-used Entries     :          0
  Flow export Version: 5,  Service status: enable
    Active Timeout: 30 minutes,  Inactive Timeout: 15 seconds
    Collector: 172.16.178.2 udp: 1234,  Source: 10.1.1.10
    Send Flows          :          0  Discard Flows       :          0
    Send UDP Packets    :          0  Discard UDP Packets :          0
    （以下省略）

• PSUの状態を確認してください。【AX7800S】


  図8-35　show psu informationコマンドの実行結果

  > show psu information
  2005/02/01 13:58:56
  PSU 0 : disconnected    ←運用停止中になっていませんか？
  PSU 1 : PSU-22 connected                    average:   0%
          Corrected RCAM data:          0    Corrected FCAM data:          0
  PSU 2 : disconnected
  PSU 3 : disconnected

• 使用エントリ数を確認してください。


  AX7800Sの場合

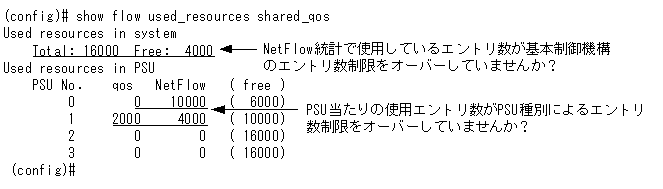

  図8-36　show flow used_resources shared_qosコマンドの実行結果




  図8-37　コンフィグレーション表示例18

  (config)# show netflow
  netflow yes
     sample 2048
     entries 0 10000
     entries 1 4000
     flow-export-version 5
         destination 172.16.178.2 udp 1234
     port 1/1-2
  !
  (config)#

Used resource in systemにおける使用可能エントリ数は，BCU搭載メモリ量によって変わります。詳細については，「解説書 Vol.1　3.2.1 AX7800Sの収容条件【AX7800S】」の「解説書 Vol.1　3.2.1(13) 基本制御機構(BCU)のメモリ量と収容経路エントリ数」を参照してください。

Used resource in PSUにおける使用可能エントリ数については，「解説書 Vol.1　3.2.1 AX7800Sの収容条件【AX7800S】」の「解説書 Vol.1　3.2.1(19)(d) NetFlow統計のエントリ数」を参照してください。

AX5400Sの場合

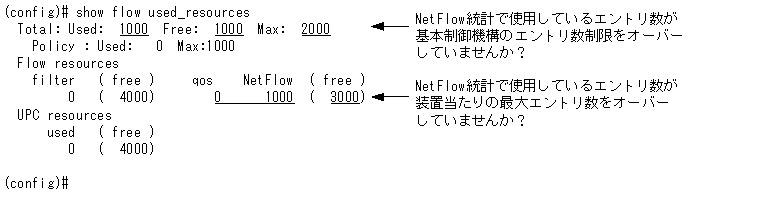

図8-38　show flow used_resourcesコマンドの実行結果

図8-39　コンフィグレーション表示例19

(config)# show netflow
netflow yes
   sample 2048
   entries 1000
   flow-export-version 5
       destination 172.16.178.2 udp 1234
   port 1/1-2
!
(config)#

使用可能なエントリ数は，BCU搭載メモリ量によって変わります。詳細については，「解説書 Vol.1　3.2.2 AX5400Sの収容条件【AX5400S】」の「解説書 Vol.1　3.2.2(12) 基本制御機構(BCU)のメモリ量と収容経路エントリ数」を参照してください。

装置当たりの最大エントリ数については，「解説書 Vol.1　3.2.2 AX5400Sの収容条件【AX5400S】」の「解説書 Vol.1　3.2.2(18)(d) NetFlow統計のエントリ数」を参照してください。
