8.8.1　PIM-DMネットワークで通信ができない

[図データ]

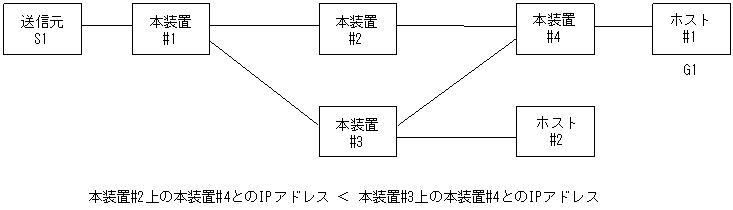

図に示すIPv4 PIM-DMネットワークの構成で，送信元S1からG1宛のパケットがホスト#1で受信できない場合，次の手順に従って対処してください。

  1. すべての本装置でshow psu resources（AX5400Sではshow bsu resources）コマンドを実行し，PSU（AX5400SではBSU）上のハードウェアテーブルにIPv4マルチキャスト経路を割り当ててあることを確認してください。
  2. 本装置#4でshow ip igmp interfaceコマンドを実行し，ホスト#1とのインタフェースがenableであり，フィルタなどによる中継抑止定義がないことを確認してください。
  3. 本装置#4でshow ip igmp groupsコマンドを実行し，G1グループにホスト#1が参加していることを確認してください。
  4. 本装置#4でshow ip mcacheコマンドを実行し，送信元S1からG1へのマルチキャストルーティングキャッシュが存在していることを確認してください。存在しない場合は，本装置#3とのPIM-DMのインタフェース定義がenableであり，フィルタなどによる中継抑止定義がないことを確認してください。
  5. 本装置#1でshow ip mcacheコマンドを実行し，送信元S1からG1へのマルチキャストルーティングキャッシュが存在していることを確認してください。存在しない場合は，S1とのPIM-DMのインタフェース定義がenableであり，フィルタなどによる抑止定義がないことを確認してください。
  6. ルーティングキャッシュの下流が存在しない場合，show ip pim neighborで本装置#2と本装置#3が表示されていることを確認してください。
  7. 本装置#3でshow ip mcacheコマンドを実行し，送信元S1からG1へのマルチキャストルーティングキャッシュが存在していることを確認してください。存在しない場合は，本装置#1とのPIM-DMのインタフェース定義がenableであり，フィルタなどによる中継抑止定義がないことを確認してください。
  8. ルーティングキャッシュの下流が存在しない場合，show ip pim neighborで本装置#1と本装置#4が表示されていることを確認してください。
  9. 本装置#3でshow ip rpf [S1]コマンドを実行し，上流が本装置#1へのインタフェース，下流が本装置#4へのインタフェースを表示することを確認してください。
