15.1.16 VRFでのIGMPの設定【OS-L3CA】
- [設定のポイント]
-
VRFでIGMPを動作させるには,該当VRFのインタフェースにIGMPを設定します。ただし,該当VRFのインタフェースにIPv4 PIM-SM(sparseモード)を設定してもIGMPは動作します。
デフォルトではIGMPバージョン2,3混在モードです。IGMPバージョンを変更する場合は,コンフィグレーションコマンドip igmp versionで設定してください。

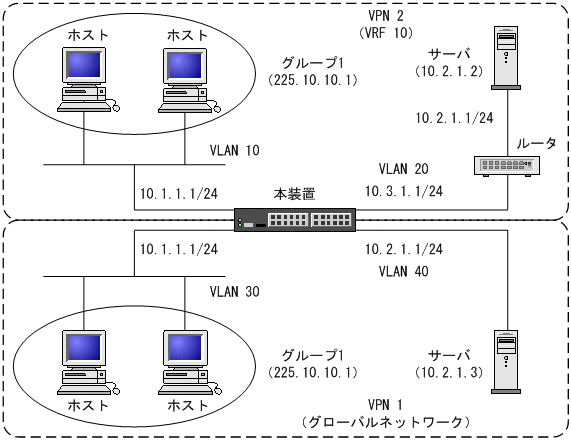

例として,VPN 2にVRF 10を対応させ,VRF 10のインタフェースVLAN10のIPアドレスを10.1.1.1/24としたIGMP構成例を次の図に示します。
図15‒5 VRFでのIGMP構成例
[コマンドによる設定]
-
(config)# interface vlan 10
VLAN 10を設定します。
-
(config-if)# vrf forwarding 10
VLAN 10をVRF 10に設定します。
-
(config-if)# ip address 10.1.1.1 255.255.255.0
VLAN 10にIPアドレスを設定します。
-
(config-if)# ip igmp router
(config-if)# exit
VLAN 10にIGMPを指定します。
