27.2.2　E2E-TCの設定

E2E-TCの設定例を次の図に示します。

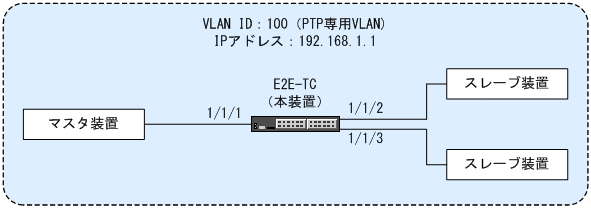

図27‒3　E2E-TCの設定例

［設定のポイント］

PTPインタフェースに指定するVLAN IDとIPv4アドレスには，VLANインタフェースに設定されているVLAN IDとIPv4アドレスを設定してください。また，PTPメッセージの中継遅延時間の揺らぎを最小限にするため，本装置のPTPメッセージの優先度（CoS）を7（最高優先）に設定してください。

なお，PTPメッセージを送受信するすべてのポートで，PTPを有効にする必要があります。

［コマンドによる設定］

1. (config)# interface vlan 100

   VLAN ID 100をポートVLANとして作成します。また，VLANコンフィグレーションモードに移行します。

2. (config-if)# ip address 192.168.1.1 255.255.255.0

   (config-if)# exit

   VLAN100にIPv4アドレス192.168.1.1，サブネットマスク255.255.255.0を設定します。

3. (config)# ptp source-interface vlan 100 ip-address 192.168.1.1

   PTPインタフェースにVLAN 100，IPv4アドレス192.168.1.1を設定します。

4. (config)# ip qos-flow-list PTP_PRIORITY

   (config-ip-qos)# qos udp any host 224.0.1.129 range 319 320 action cos 7

   (config-ip-qos)# exit

   IPv4 QoSフローリスト（PTP_PRIORITY）を作成して，PTPメッセージのフレームの優先度を7に設定します。

5. (config)# interface range tengigabitethernet 1/1/1-3

   ポート1/1/1〜1/1/3のインタフェースモードに移行します。

6. (config-if-range)# switchport mode access

   (config-if-range)# switchport access vlan 100

   ポート1/1/1〜1/1/3をアクセスポートに設定します。また，VLAN 100を設定します。

7. (config-if-range)# ptp enable

   ポート1/1/1〜1/1/3でPTPを有効にします。

8. (config-if-range)# ip qos-flow-group PTP_PRIORITY in

   (config-if-range)# exit

   ポート1/1/1〜1/1/3で受信側のIPv4 QoSフローリスト（PTP_PRIORITY）を有効にします。

9. (config)# ptp run e2e-tc

   本装置をE2E-TCに設定します。

10. (config)# save

    (config)# exit

    保存し，コンフィグレーションモードから装置管理者モードに移行します。
