24.1.4 Continuity Check
Continuity Check(CC)はMEP間の接続性を常時監視する機能です。MA内の全MEPがCCM(Continuity Check Message。CFM PDUの一種)を送受信し合い,MA内のMEPを学習します。MEPの学習内容はLoopback,Linktraceでも使用します。
CCを動作させている装置でCCMを受信しなくなったり,該当装置のMA内のポートが通信できない状態になったりした場合に,障害が発生したと見なします。この際,障害検出フラグを立てたCCMを送信し,MA内のMEPに通知します。
CCで検出する障害を次の表に示します。検出する障害には障害レベルがあります。本装置の初期状態では,障害レベル2以上を検出します。
障害レベル |
障害内容 |
初期状態 |
---|---|---|
5 |
ドメイン,MAが異なるCCMを受信した。 |
検出する |
4 |
MEP IDまたは送信間隔が誤っているCCMを受信した。 |
|
3 |
CCMを受信しなくなった。 |
|
2 |
該当装置のポートが通信できない状態になった。 |
|
1 |
障害検出通知のCCMを受信した。 Remote Defect Indication |
検出しない |
障害回復契機から障害回復監視時間が経過したあと,障害が回復したと見なします。
障害レベル |
障害回復契機 |
障害回復監視時間 |
---|---|---|
5 |
ドメイン,MAが異なるCCMを受信しなくなった。 |
受信していたCCMの送信間隔×3.5 |
4 |
MEP IDまたは送信間隔が誤っているCCMを受信しなくなった。 |
受信していたCCMの送信間隔×3.5 |
3 |
CCMを再び受信した。 |
受信した直後から |
2 |
該当装置のポートが通信できる状態になったCCMを受信した。 |
受信した直後から |
1 |
障害未検出のCCMを受信した。 |
受信した直後から |
次の図の装置Bに着目してCCの動作例を示します。

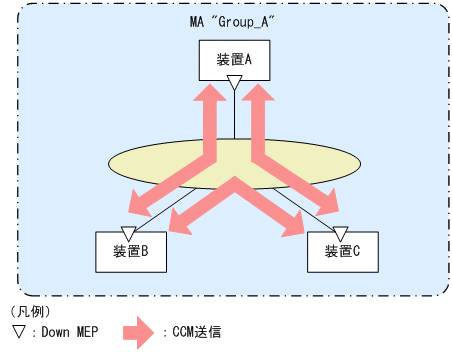

各MEPはマルチキャストでMA内にCCMを定期的に送信します。各MEPのCCMを定期的に受信することで常時接続性を監視します。
|

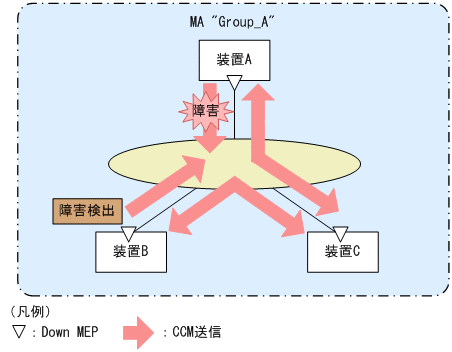

装置AのCCMが装置の故障またはネットワーク上の障害によって,装置Bに届かなくなると,装置Bは装置Aとのネットワーク上の障害として検出します。
|

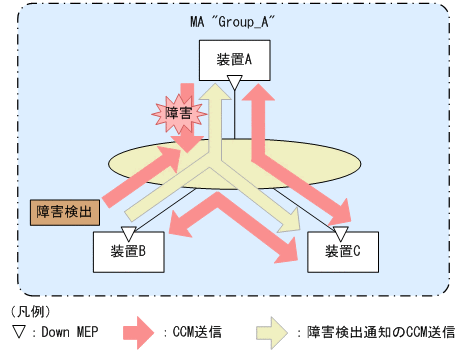

障害を検出した装置Bは,MA内の全MEPに対して,障害を検出したことを通知します。
|
障害検出通知のCCMを受信した各MEPは,MA内のどこかで障害が発生したことを認識します。各装置でLoopback,Linktraceを実行することによって,MA内のどのルートで障害が発生したのかを確認できます。
