3.7.3 DSCP書き換え

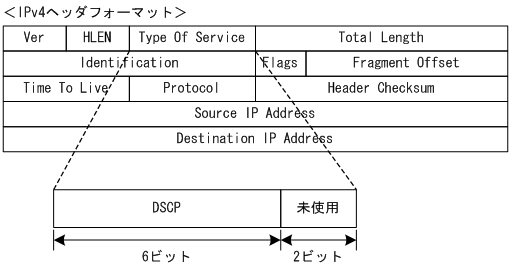

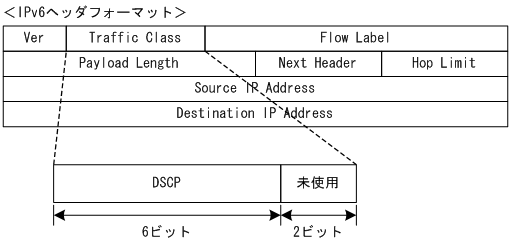

IPv4ヘッダのTOSフィールドまたはIPv6ヘッダのトラフィッククラスフィールドの上位6ビットであるDSCP値を書き換える機能です。TOSフィールドのフォーマットおよびトラフィッククラスフィールドのフォーマットの図を次に示します。
検出したフローのTOSフィールドまたはトラフィッククラスフィールドの上位6ビットを書き換えます。
また,帯域監視からの指示によって,最低監視帯域を超えたフローのDSCPを書き換えることができます。例えば,最低監視帯域を超えたフローに対して,DSCP値を0に設定できます。
最低帯域監視と同時に設定した場合の違反フレームの動作については,違反時のペナルティ指定動作が優先されます。
次のフレームについてはDSCPを書き換えることができません。
-
MTUを超えるIPv4,IPv6パケット
-
TTLが1のフレーム
-
ホップリミットが1のフレーム
-
IPオプション付きのフレーム
-
IPv6拡張ヘッダ付きのフレーム
-
宛先不明のIPv4,IPv6パケット
