25.8.2　ポート間中継遮断機能の設定

ポート間中継遮断機能を設定する手順を次に示します。ここでは，図に示す構成の設定例を示します。

構成例では，ポート1/1/1からポート1/1/4への通信を遮断します。また，ポート1/1/1，1/1/2間の通信を遮断します。ポート1/1/3はどのポートとも通信が可能です。

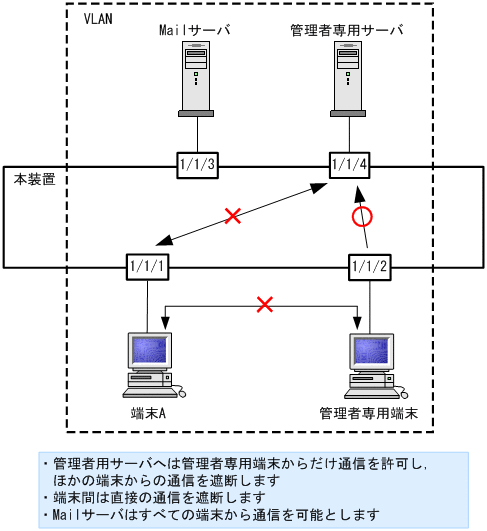

図25‒6　ポート間中継遮断機能の設定例

［設定のポイント］

ポート間中継遮断機能は，イーサネットインタフェースコンフィグレーションモードで，そのポートからの通信を許可しないポートを指定することで設定します。通信を双方向で遮断するためには，遮断したい各ポートで設定する必要があります。

［コマンドによる設定］

1. (config)# interface gigabitethernet 1/1/1

   ポート1/1/1のイーサネットインタフェースコンフィグレーションモードに移行します。

2. (config-if)# switchport isolation interface gigabitethernet 1/1/2, gigabitethernet 1/1/4

   (config-if)# exit

   ポート1/1/1でポート1/1/2，1/1/4からの中継を遮断します。この設定で，ポート1/1/1から発信する片方向の中継を遮断します。

3. (config)# interface gigabitethernet 1/1/2

   (config-if)# switchport isolation interface gigabitethernet 1/1/1

   (config-if)# exit

   ポート1/1/2のイーサネットインタフェースコンフィグレーションモードに移行し，ポート1/1/2でポート1/1/1からの中継を遮断します。この設定によって，ポート1/1/1，1/1/2間は双方向で通信を遮断します。

4. (config)# interface gigabitethernet 1/1/4

   (config-if)# switchport isolation interface gigabitethernet 1/1/1

   ポート1/1/4のイーサネットインタフェースコンフィグレーションモードに移行し，ポート1/1/4でポート1/1/1からの中継を遮断します。この設定によって，ポート1/1/1，1/1/4間は双方向で通信を遮断します。
