show snmp

SNMP情報を表示します。

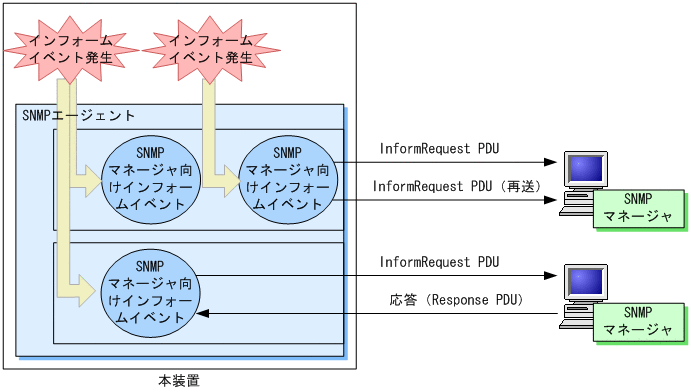

インフォームリクエスト情報では，次の単位で情報を表示します。

［入力形式］

show snmp

［入力モード］

一般ユーザモードおよび装置管理者モード

［パラメータ］

なし

［スタック構成時の運用］

マスタスイッチだけで有効な情報を取得できます。

［実行例］

図19-2　show snmpコマンド実行例

> show snmp
Date 20XX/12/27 15:06:08 UTC
Contact: Suzuki@example.com
Location: ServerRoom
SNMP packets input  : 137    (get:417 set:2)
    Get-request PDUs    : 18
    Get-next PDUs       : 104
    Get-bulk PDUs       : 0
    Set-request PDUs    : 6
    Response PDUs       : 3    (with error 0)
    Error PDUs          : 7
        Bad SNMP version errors: 1
        Unknown community name : 5
        Illegal operation      : 1
        Encoding errors        : 0

SNMP packets output : 185
    Trap PDUs           : 4
    Inform-request PDUs : 53
    Response PDUs       : 128    (with error 4)
        No errors              : 124
        Too big errors         : 0
        No such name errors    : 3
        Bad values errors      : 1
        General errors         : 0
    Timeouts            : 49
    Drops               : 0

[TRAP]
    Host: 192.168.0.1, sent:1
    Host: 192.168.0.2, sent:3

[INFORM]
    Timeout(sec)       : 10
    Retry              : 5
    Pending informs    : 1/25 (current/max)
    Host: 192.168.0.3
        sent    :8          retries:26
        response:2          pending:1          failed:5          dropped:0
    Host: 192.168.0.4
        sent    :3          retries:15
        response:0          pending:0          failed:3          dropped:0
    Host: 2001:db8::10
        sent    :1          retries:0
        response:1          pending:0          failed:0          dropped:0

［表示説明］

表19-1　show snmpコマンド実行時の表示内容

表示記号 意味 表示詳細情報
Contact 本装置の連絡先を示します。 コンフィグレーションコマンドsnmp-server contactで設定した値
Location 本装置を設置する場所の名称を示します。 コンフィグレーションコマンドsnmp-server locationで設定した値
SNMP packets input snmpInPkts（SNMP受信メッセージの総数）を示します。
get snmpInTotalReqVars（MIBの収集が成功したMIBオブジェクトの総数）を示します。 −
set snmpInTotalSetVars（MIBの設定が成功したMIBオブジェクトの総数）を示します。 −
Get-request PDUs snmpInGetRequests（受信したGetRequest PDUの総数）を示します。 −
Get-next PDUs snmpInGetNexts（受信したGetNextRequest PDUの総数）を示します。 −
Get-bulk PDUs 受信したGetBulkRequest PDUの総数を示します。 0〜4294967295
Set-request PDUs snmpInSetRequests（受信したSetRequest PDUの総数）を示します。 −
Response PDUs snmpInGetResponses（受信したGetResponse PDUの総数）を示します。 −
with error 受信したGetResponse PDUのうち，エラーステータスがnoErrorでないPDUの数を示します。 0〜4294967295
Error PDUs PDUの受信処理でのエラーの総数を示します。 0〜4294967295
Bad SNMP version errors snmpInBadVersions（未サポートバージョン受信メッセージの総数）を示します。 −
Unknown community name snmpInBadCommunityNames（未使用コミュニティのSNMP受信メッセージの総数）を示します。 −
Illegal operation snmpInBadCommunityUses（指定コミュニティで許可されないオペレーションを示す受信メッセージの総数）を示します。 −
Encoding errors snmpInASNParseErrs（ASN.1エラーの受信メッセージの総数）を示します。 −
SNMP packets output snmpOutPkts（SNMP送信メッセージの総数）を示します。
Trap PDUs snmpOutTraps（送信したTrap PDUの総数）を示します。 −
Inform-request PDUs 送信したInform-request PDUの総数を示します。 0〜4294967295
Response PDUs snmpOutGetResponses（送信したGetResponse PDUの総数）を示します。 −
with error 送信したGetResponse PDUのうち，エラーステータスがnoErrorでないPDUの数を示します。 0〜4294967295
No errors エラーステータスがnoErrorの送信PDUの総数を示します。 0〜4294967295
Too big errors snmpOutTooBigs（エラーステータスがtooBigの送信PDUの総数）を示します。 −
No such name errors snmpOutNoSuchNames（エラーステータスがnoSuchNameの送信PDUの総数）を示します。 −
Bad values errors snmpOutBadValues（エラーステータスがbadValueの送信PDUの総数）を示します。 −
General errors snmpOutGenErrs（エラーステータスがgenErrの送信PDUの総数）を示します。 −
Timeouts タイムアウトしたInformRequest PDUの総数を示します。 0〜4294967295
Drops 応答待ちインフォームイベントの最大保持数を超えるなどの要因によって廃棄した，SNMPマネージャ向けインフォームイベントの総数を示します。 0〜4294967295
［TRAP］ トラップ情報を示します。
Host トラップ送信先を示します。 コンフィグレーションコマンドsnmp-server hostの<manager address>パラメータで設定した値
VRF【OS-L3CA】 VRF IDを示します。 コンフィグレーションコマンドsnmp-server hostのvrfパラメータで設定した値
sent トラップ送信回数を示します。 0〜4294967295
［INFORM］ インフォーム情報を示します。
Timeout(sec) タイムアウト設定時間（秒）を示します。 コンフィグレーションコマンドsnmp-server informsのtimeoutパラメータで設定した値
Retry 再送設定回数を示します。 コンフィグレーションコマンドsnmp-server informsのretriesパラメータで設定した値
Pending informs : <current>/<max> 保持しているインフォームイベント数と最大数を示します。SNMPマネージャからの応答がない場合にインフォームイベントを保持します。 <current>：現在保持しているインフォームイベント数
<max>：コンフィグレーションコマンドsnmp-server informsのpendingパラメータで設定した値
Host インフォーム送信先を示します。 コンフィグレーションコマンドsnmp-server hostの<manager address>パラメータで設定した値
VRF【OS-L3CA】 VRF IDを示します。 コンフィグレーションコマンドsnmp-server hostのvrfパラメータで設定した値
sent InformRequest PDUを送信したSNMPマネージャ向けインフォームイベント数を示します。 0〜4294967295
retries InformRequest PDUの再送数を示します。 0〜4294967295
response SNMPマネージャ向けインフォームイベントに対するSNMPマネージャからの応答数を示します。 0〜4294967295
pending SNMPマネージャからの応答を待つSNMPマネージャ向けインフォームイベントの数を示します。 0〜21000
failed SNMPマネージャ向けインフォームイベントの送信失敗回数を示します。再送を繰り返しても応答がない場合に送信失敗となります。 0〜4294967295
dropped 応答待ちインフォームイベントの最大保持数を超えるなどの要因によって廃棄した，SNMPマネージャ向けインフォームイベントの数を示します。 0〜4294967295

［通信への影響］

なし

［応答メッセージ］

表19-2　show snmpコマンドの応答メッセージ一覧

メッセージ 内容
Can't execute this command in backup switch or transit switch. バックアップスイッチまたはトランジットスイッチではコマンドを実行できません。
Can't execute. コマンドを実行できません。再実行してください。
Connection failed to SNMP program. SNMPプログラムとの通信が失敗しました。コマンドを再実行してください。

［注意事項］

  1. 本装置では，SNMPエージェント，およびSNMPマネージャ相当の機能を持つsnmpの運用コマンド群をサポートしています。本コマンドで表示する統計情報は，SNMPエージェントだけを統計情報の対象としていて，snmpの運用コマンド群の統計情報は含みません。
  2. 本コマンドで表示する統計情報には，snmpの運用コマンド群でMIBを取得した場合でも，ネットワーク上のSNMPマネージャからMIBを取得したときと同様にメッセージ数やPDU数がカウントされます。
  3. 装置の起動を契機とするcoldStartのインフォームを送信した場合，その応答を受信するまでの間に発生したSNMPマネージャ向けインフォームイベントは，すぐに送信しないで保持します。未送信分のSNMPマネージャ向けインフォームイベント数はsentとpendingにカウントします。
