34.1.1　ネットワーク・パーティションの概要

ネットワーク・パーティションは，部門ごとや業務ごとに構築されているネットワークを一つのネットワークに統合するネットワークコンソリデーションを可能にします。ネットワーク・パーティションで実現するネットワークコンソリデーションを次の表および図に示します。

表34-1　ネットワークコンソリデーションの分類

分類	説明
物理的コンソリデーション	ネットワークを論理的に分離したままで，装置や回線を物理的に統合します。
運用管理コンソリデーション	ネットワーク上に分散していたレイヤ3機能を1拠点で集中管理することで，運用管理を統合します。

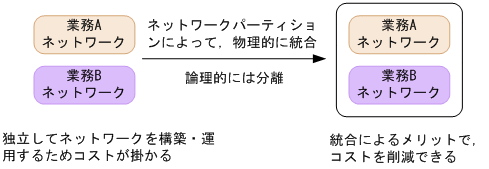

図34-1　物理的コンソリデーション

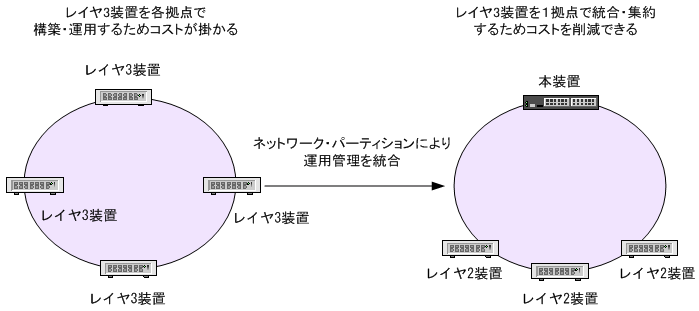

図34-2　運用管理コンソリデーション

ネットワーク・パーティションは，VRFおよびVLANによってネットワークを論理的に分割し，VPNを構成します。ネットワーク・パーティションを導入すると，次の表に示すような利点があります。

表34-2　ネットワーク・パーティションの利点

利点	説明
低コスト	装置，回線の物理的統合によって，少ない装置や回線数でネットワーク構築し，初期導入コストを低減できます。 レイヤ3機能を1拠点で集中管理することで，ランニングコストを低減できます。
強固なセキュリティ	ネットワークを論理的に分離できます。
ネットワーク統合が容易	複数のネットワークを一つのネットワークに物理的に統合できます。 論理的には分離されているため，IPアドレスが重複していてもIPアドレスの変更が不要です。
省電力	装置，回線の物理的統合によって，環境配慮型のネットワークを構築できます。
