23.8.2　経路集約と集約経路広告の設定

直結経路とRIPng経路を集約元経路とする経路集約の設定をします。また，集約経路と直結経路をBGP4+に再広告するための設定をします。ただし，再広告の際は集約元となった直結経路およびRIPng経路を再広告しないようにします。

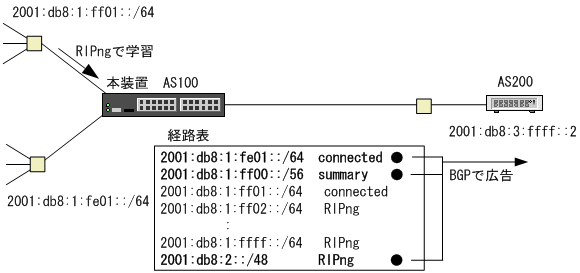

図23-8　集約経路をBGP4+で広告する構成

［設定のポイント］

集約経路の生成にはipv6 summary-addressコマンドを使用します。また，BGP4+で集約経路を広告する設定には，redistribute summaryコマンドを使用します。

［コマンドによる設定］

1. (config)# interface vlan 10
   (config-if)# ipv6 address 2001:db8:1:fe01::1/64
   インタフェースvlan 10にIPv6アドレス2001:db8:1:fe01::1/64を設定します。
   　

2. (config-if)# exit
   (config)# interface vlan 20
   (config-if)# ipv6 address 2001:db8:1:ff01::1/64
   インタフェースvlan 20にIPv6アドレス2001:db8:1:ff01::1/64を設定します。
   　

3. (config-if)# ipv6 rip enable
   インタフェースvlan 20でRIPngパケットの送受信を行う設定をします。
   　

4. (config-if)# exit
   (config)# ipv6 summary-address 2001:db8:1:ff00::/56 summary-only
   集約経路2001:db8:1:ff00::/56を生成する設定を行います。summary-onlyを指定して，集約元となる経路の再広告を抑止します。
   　

5. (config)# router bgp 100
   (config-router-af)# neighbor 2001:db8:3:ffff::2 remote-as 200
   隣接ルータ2001:db8:3:ffff::2に対して，BGP4+接続を行う設定をします。
   　

6. (config-router)# address-family ipv6
   (config-router-af)# redistribute summary
   BGP4+で集約経路を再広告する設定をします。
   　

7. (config-router-af)# redistribute connected
   BGP4+で直結経路を再広告する設定をします。
   　

8. (config-router-af)# redistribute rip
   BGP4+でRIPng経路を再広告する設定をします。
   　

9. (config-router-af)# neighbor 2001:db8:3:ffff::2 activate
   隣接ルータ2001:db8:3:ffff::2との経路交換を可能にします。
