5.2.5　エクストラネット構成での設定【OS-L3CA】

［設定のポイント］

エクストラネット構成では，VRF間の経路交換を設定します。

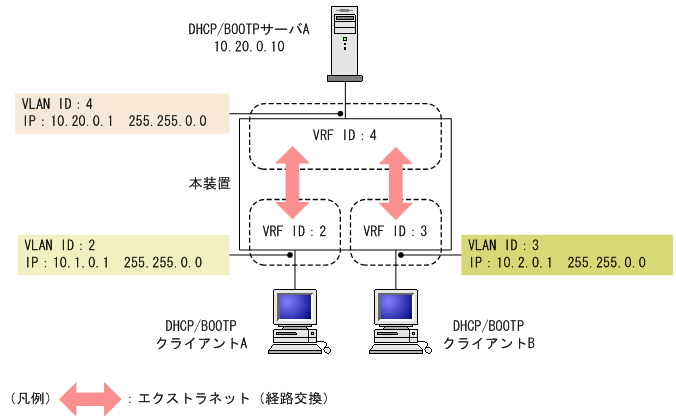

図5-4　エクストラネット構成

［コマンドによる設定］

1. (config)# vlan 2
   (config-vlan)# exit
   (config)# interface gigabitethernet 1/1/5
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 2
   (config-if)# exit
   (config)# vrf definition 2
   (config-vrf)# exit
   (config)# interface vlan 2
   (config-if)# vrf forwarding 2
   (config-if)# ip address 10.1.0.1 255.255.0.0
   (config-if)# exit
   あらかじめVLAN ID，回線，アクセスポート，VRF，VLANインタフェース，VRF ID，IPアドレスを設定しておきます。
   　

2. (config)# vlan 4
   (config-vlan)# exit
   (config)# interface gigabitethernet 1/1/1
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 4
   (config-if)# exit
   (config)# vrf definition 4
   (config-vrf)# exit
   (config)# interface vlan 4
   (config-if)# vrf forwarding 4
   (config-if)# ip address 10.20.0.1 255.255.0.0
   (config-if)# exit
   DHCP/BOOTPサーバへ中継するインタフェースにもあらかじめVLAN ID，回線，アクセスポート，VRF，VRF ID，IPアドレスの設定をしておきます。
   　

3. (config)# vlan 3
   (config-vlan)# exit
   (config)# interface gigabitethernet 1/1/7
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 3
   (config-if)# exit
   (config)# vrf definition 3
   (config-vrf)# exit
   (config)# interface vlan 3
   (config-if)# vrf forwarding 3
   (config-if)# ip address 10.2.0.1 255.255.0.0
   (config-if)# exit
   項番1と同様に，VRF ID 3側のインタフェースにもあらかじめVLAN ID，回線，アクセスポート，VRF，VRF ID，IPアドレスの設定をしておきます。
   　

4. (config)# route-map VRF4PERMIT permit 10
   (config-route-map)# match vrf 4
   (config-route-map)# exit
   (config)# vrf definition 2
   (config-vrf)# import inter-vrf VRF4PERMIT
   (config-vrf)# exit
   (config)# vrf definition 3
   (config-vrf)# import inter-vrf VRF4PERMIT
   (config-vrf)# exit
   VRF ID 4の経路がpermitになるフィルタを作成し，VRF ID 4の経路をVRF ID 2とVRF ID 3に導入するように設定します。
   　

5. (config)# route-map VRF2AND3PERMIT permit 10
   (config-route-map)# match vrf 2 3
   (config-route-map)# exit
   (config)# vrf definition 4
   (config-vrf)# import inter-vrf VRF2AND3PERMIT
   (config-vrf)# exit
   VRF ID 2，3の経路がpermitになるフィルタを作成し，VRF ID 2，3の経路をVRF ID 4に導入するように設定します。
   　

6. (config)# interface vlan 2
   (config-if)# ip helper-address 10.20.0.10
   VRF ID 4側のDHCP/BOOTPサーバのIPアドレスをヘルパーアドレスとして設定します。
   　

7. (config)# interface vlan 3
   (config-if)# ip helper-address 10.20.0.10
   VRF ID 4側のDHCP/BOOTPサーバのIPアドレスをヘルパーアドレスとして設定します。
