5.2.2　基本構成での設定

［設定のポイント］

DHCPリレーエージェントで，BOOTP REQUESTパケットを中継する転送先アドレスであるヘルパーアドレスを設定します。

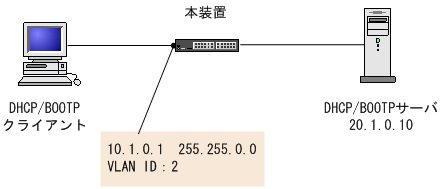

図5-1　基本構成（DHCP/BOOTPサーバとDHCP/BOOTPクライアント間にリレーエージェントが１台ある場合）

［コマンドによる設定］

1. (config)# vlan 2
   (config-vlan)# exit
   (config)# interface gigabitethernet 1/1/5
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 2
   (config-if)# exit
   (config)# interface vlan 2
   (config-if)# ip address 10.1.0.1 255.255.0.0
   (config-if)# exit
   あらかじめVLAN ID，回線，アクセスポート，VLANインタフェースとIPアドレスを設定しておきます。
   　

2. (config)# vlan 3
   (config-vlan)# exit
   (config)# interface gigabitethernet 1/1/7
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 3
   (config-if)# exit
   (config)# interface vlan 3
   (config-if)# ip address 20.1.0.1 255.255.0.0
   (config-if)# exit
   項番1と同様に，DHCP/BOOTPサーバへ中継するインタフェースにもあらかじめVLAN ID，回線，アクセスポート，IPアドレスの設定をしておきます。
   　

3. (config)# interface vlan 2
   (config-if)# ip helper-address 20.1.0.10
   (config-if)# exit
   DHCP/BOOTPサーバのIPアドレスをヘルパーアドレスとして設定します。
   　
