26.1.2　VXLANの基本動作

本装置では，VXLANフレーム受信時に，装置に設定されたVTEPで次の情報を学習します。

• 送信元MACアドレス
• 送信元IPアドレス
• 送信元VNI

その後，学習した情報に基づいてレイヤ2フレームを転送することで，レイヤ3ネットワーク経由の転送帯域を抑えます。

ARP要求フレームとARP応答フレームの転送を例とした，VXLANの基本動作を次の図に示します。この図の本装置1，本装置2，および本装置3には，同一VNI IDのVXLANトンネルが設定されているものとします。

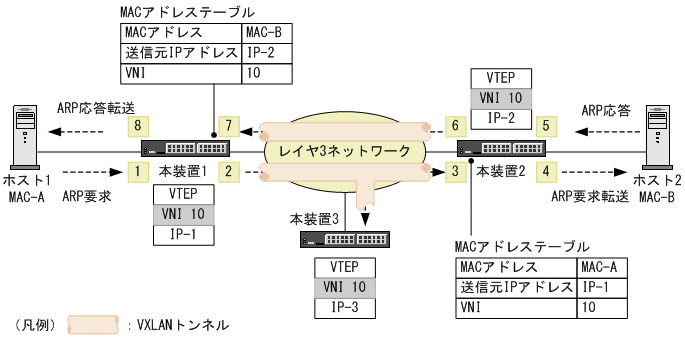

図26-2　VXLANの基本動作

1. ホスト1からARP要求（ブロードキャストフレーム）を受信します。
2. 本装置1は受信したARP要求をカプセル化（VNI付加）します。VXLANトンネルを使用して，同一VNI内の本装置2および本装置3へユニキャストで転送します。
3. 本装置2は，受信したVXLANフレームから学習した結果をMACアドレステーブルに登録します。
4. 本装置2はVXLANフレームをデカプセル化（VNI削除）して，ARP要求フレームをホスト2へ転送します。
5. ホスト2からARP応答を受信します。
6. 本装置2は受信したARP応答をカプセル化（VNI付加）します。宛先は学習済みのため，VXLANトンネルを使用して本装置1へユニキャストで転送します。
7. 本装置1は，受信したVXLANフレームから学習した結果をMACアドレステーブルに登録します。
8. 本装置1はVXLANフレームをデカプセル化（VNI削除）して，ARP応答フレームをホスト1へ転送します。
