24.5.4 プロトコルポートのネイティブVLAN

プロトコルポートでコンフィグレーションに一致しないプロトコルのフレームを受信した場合はネイティブVLANで扱います。ネイティブVLANは,コンフィグレーションで指定しない場合はVLAN 1(デフォルトVLAN)です。また,ほかのポートVLANにコンフィグレーションで変更することもできます。

次の図に,プロトコルポートでネイティブVLANを使用する構成例を示します。図の構成は,IPXプロトコルをネットワーク全体で一つのVLANとし,そのほか(IPv4など)のプロトコルについてはポートVLANでVLANを分ける例です。VLAN#A,VLAN#Bを各ポートのネイティブVLANとして設定します。なお,この構成例では,VLAN#A,VLAN#BもIPv4のプロトコルVLANとして設定することもできます。

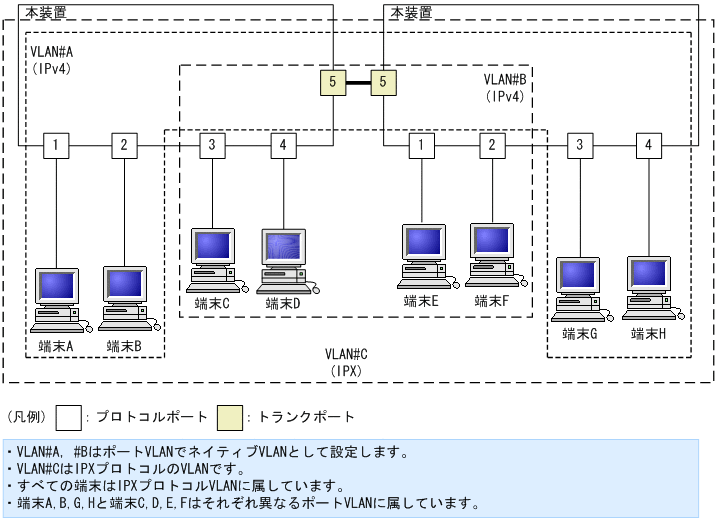

図24-6 プロトコルポートでネイティブVLANを使用する構成例

[図データ]
