サポート機能のネゴシエーション(Capability Negotiation)は,BGP4+コネクション確立時のOPENメッセージにCapability情報を付加することによって,ピア間で使用できる機能をネゴシエーションする機能です。お互いに広告したCapability情報で一致する(お互いにサポートする)機能を該当するピアで使用できます。
本装置では,「IPv6-Unicast経路の送受信」および「ルート・リフレッシュ(Capability Code : 2)」,「ルート・リフレッシュ(Capability Code : 128)」,「グレースフル・リスタート(Capability Code : 64)」をOPENメッセージのCapability情報として常に付加します。ピアからCapability情報を持たないOPENメッセージを受信した場合,確立したBGP4+コネクションは,「IPv6-Unicast経路の送受信」だけを行います。
ネゴシエーションできる機能を次の表に示します。
表28-7 ネゴシエーションできる機能
機能名称 OPENメッセージのCapability情報 内容 IPv6経路の送受信 Capability Code : 1
Capability ValueのAFI : 2
Capability ValueのSAFI : 1IPv6-Unicast経路を該当するピア間で送受信します。 ルート・リフレッシュ Capability Code : 2
Capability ValueのAFI : 2 ※IPv6経路のルート・リフレッシュ機能を使用します。 Capability Code : 128
Capability ValueのAFI : 2 ※グレースフル・リスタート Capability Code : 64
Capability ValueのAFI : 1
Capability ValueのSAFI : 2グレースフル・リスタートを使用します。 注※ どちらか一方のネゴシエーションが成立していればIPv6-経路のルート・リフレッシュ機能を使用できます。
また,ネゴシエーションの動作概念を次の図に示します。

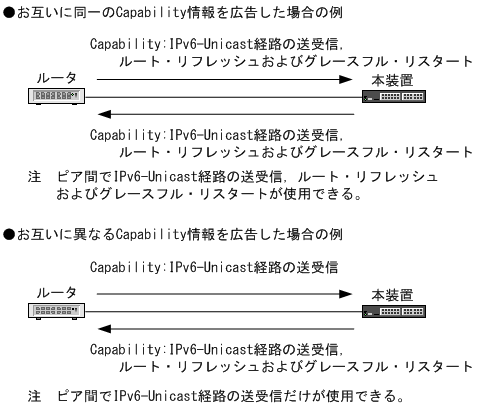

図28-14 ネゴシエーションの動作概念
