12.4.4　サポート機能のネゴシエーション

サポート機能のネゴシエーション（Capability Negotiation）は，BGP4コネクション確立時のOPENメッセージにCapability情報を付加することによって，ピア間で使用できる機能をネゴシエーションする機能です。お互いに広告したCapability情報で一致する（お互いにサポートする）機能を該当するピアで使用できます。

本装置では，「IPv4-Unicast経路の送受信」および「ルート・リフレッシュ（Capability Code : 2）」，「ルート・リフレッシュ（Capability Code : 128）」，「グレースフル・リスタート（Capability Code : 64）」をOPENメッセージのCapability情報として付加します。ピアからCapability情報を持たないOPENメッセージを受信した場合，確立したBGP4コネクションは，「IPv4-Unicast経路の送受信」だけを行います。

ネゴシエーションできる機能を次の表に示します。

表12-9　ネゴシエーションできる機能

機能名称	OPENメッセージのCapability情報	内容
IPv4経路の送受信	Capability Code : 1 Capability ValueのAFI : 1 Capability ValueのSAFI : 1	IPv4-Unicast経路を該当するピア間で送受信します。
ルート・リフレッシュ	Capability Code : 2 Capability ValueのAFI : 1※	IPv4-経路のルート・リフレッシュ機能を使用します。
	Capability Code : 128 Capability ValueのAFI : 1※
グレースフル・リスタート	Capability Code : 64 Capability ValueのAFI : 1 Capability ValueのSAFI : 1	グレースフル・リスタートを使用します。

注※　どちらか一方のネゴシエーションが成立していればIPv4-経路のルート・リフレッシュ機能を使用できます。

また，ネゴシエーションの動作概念を次の図に示します。

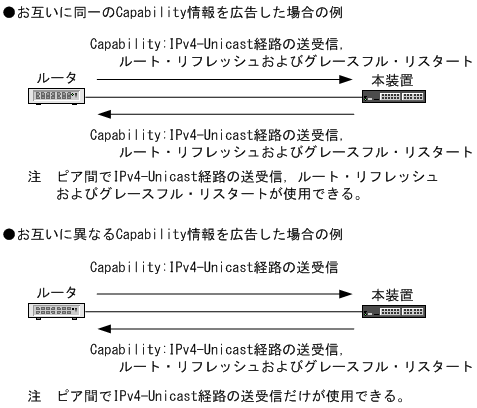

図12-18　ネゴシエーションの動作概念
