20.1.1　ポートミラーリングの概要

ポートミラーリングは，指定した物理ポートで送受信するフレームのコピーを，指定した物理ポートへ送信する機能です。フレームをコピーすることをミラーリング，コピーされたフレームのことをミラーリングフレームと呼びます。この機能を利用して，ミラーリングフレームをアナライザなどで受信することによって，トラフィックの監視や解析を行えます。

受信フレームおよび送信フレームに対するミラーリングのそれぞれの動作を次の図に示します。

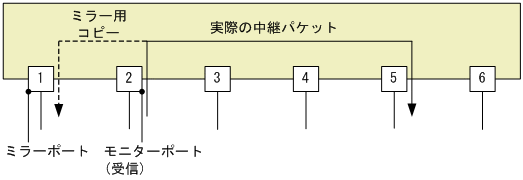

図20-1　受信フレームのミラーリング

[図データ]

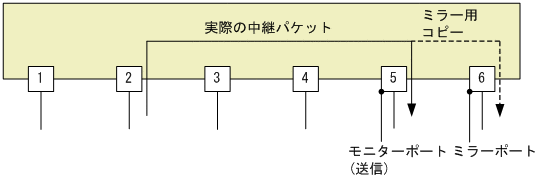

図20-2　送信フレームのミラーリング

[図データ]

これらの図で示すとおり，トラフィックを監視する物理ポートをモニターポートと呼び，ミラーリングフレームの送信先となる物理ポートをミラーポートと呼びます。
