17.1.4 切り替え・切り戻し動作

切り替え・切り戻しとは,通信を行っているポートを変更する動作です。切り替え・切り戻しは,アクティブポートの変更先ポートがスタンバイポートとなっている場合に,次の契機で動作します。

切り替え・切り戻し動作と同時に,通信を行っていたポートで学習していたMACアドレスをすべてクリアして,新しくアクティブポートになったポートで通信を行います。フラッシュ制御フレームまたはMACアドレスアップデートフレームを送信する設定をしている場合は,切り替え・切り戻しと同時に新しくアクティブポートになったポートからフラッシュ制御フレームまたはMACアドレスアップデートフレームを送信します。

切り替え動作を次の図に示します。

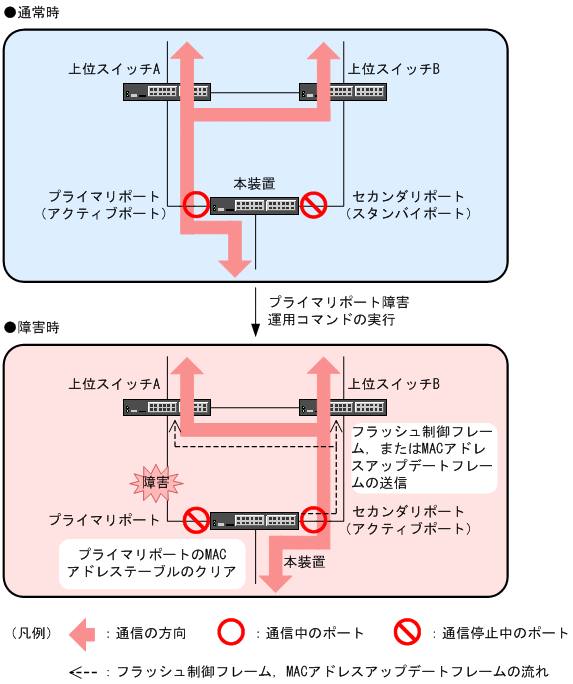

図17-3 切り替え動作

[図データ]
