26.6.2　多重障害監視機能の基本構成

多重障害監視機能を適用できる共有リンクありのマルチリング構成は，共有リンク監視リングとバックアップリングとなる共有リンク非監視リングをそれぞれ1リングずつ対応づけた構成です。このとき，共有ノードを共有リンク監視リングのマスタノードとして設定します。多重障害監視機能の基本構成例を次の図に示します。

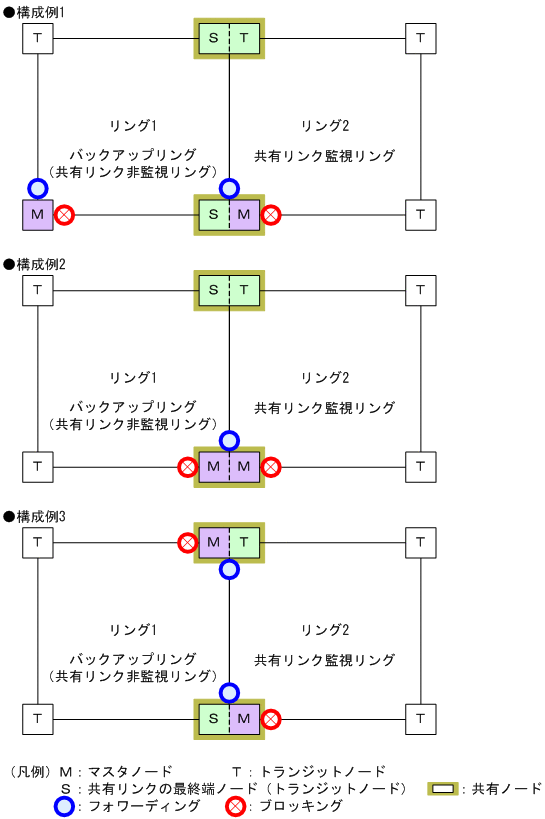

図26-31　多重障害監視機能の基本構成例

[図データ]
