24.3.1　概要

Tag変換は，Taggedフレームをレイヤ2スイッチ中継する際に，フレームのVLAN TagのVLAN IDフィールドを別の値に変換する機能です。この機能によって，異なるVLAN IDで設定した既設のVLANを一つのVLANとして接続できるようになります。

Tag変換は，トランクポートで指定します。Tag変換を使用しない場合は，VLAN TagのVLAN IDフィールドにそのVLANのVLAN IDを使用します。Tag変換を指定した場合はそのIDを使用します。

Tag変換の構成例を次の図に示します。図では，ポート1でTag変換が未指定であり，ポート2およびポート3にそれぞれTag変換を設定し，VLAN TagのVLAN IDフィールドを変換して中継します。また，フレームを受信する際にも，各ポートで設定したIDのVLAN TagのフレームをVLAN 100で扱います。

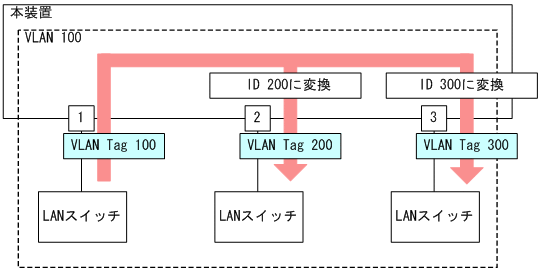

図24-2　Tag変換の構成例

[図データ]
