5.3.7　MACポートにdot1q設定時の動作

MACポートにコンフィグレーションコマンドswitchport mac dot1q vlanでdot1qが設定されている場合，Taggedフレームは固定VLANモードの動作に従って認証されます。

UntaggedフレームはダイナミックVLANモードの動作に従って認証されます。なお，Untaggedフレームは認証前はネイティブVLANに収容され，認証成功後に認証後のVLAN IDに切り替わります。

MACポートにdot1qが設定されている場合の動作を次の図に示します。

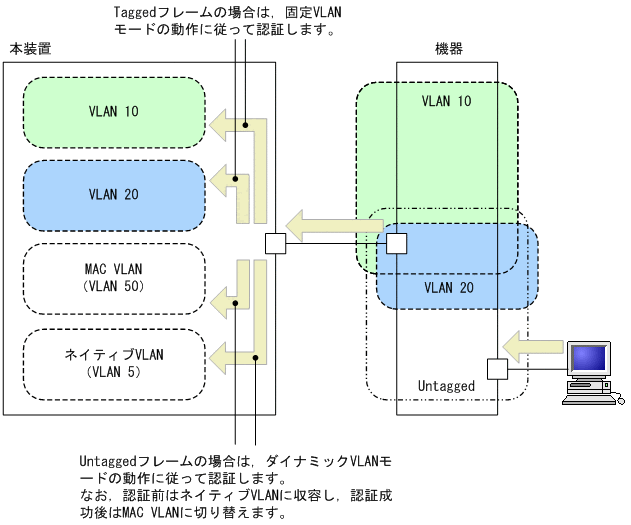

図5‒8　MACポートにdot1qが設定されている場合の動作

また，該当ポートにコンフィグレーションコマンドmac-authentication dot1q-vlan force-authorizedが設定されている場合，Taggedフレームに対しては認証除外と判断し，MAC認証をしないで通信できます。

ただし，認証除外機能で適用された端末はMAC認証の認証端末として扱われるため，次のことに注意してください。

• 認証除外端末（MACアドレス）は，該当ポートに設定された認証制限数に含まれます。

• 認証除外端末が解除された時，ログアウトを意味する動作ログメッセージが表示されます。また，認証除外端末をポート間で移動する場合も，いったん認証除外端末が解除されるため，ログアウトを意味する動作ログメッセージが表示されます。

• 次の契機で認証除外を解除します。

  • 運用コマンドによる認証除外解除

    運用コマンドclear mac-authentication auth-stateで認証除外端末のMACアドレスを指定すると認証除外を解除します。

    また，運用コマンドclear mac-authentication auth-stateですべてのMAC認証済み端末を解除するオプションを指定した場合も，認証除外を解除します。

  • 認証除外端末接続ポートのリンクダウンによる認証除外解除

    認証除外端末が接続しているポートのリンクダウンを検出した際に，該当するポートに接続された端末の認証除外を解除します。

  • 認証除外端末のMACアドレステーブルエージングによる認証除外解除

    認証除外端末のMACアドレステーブルのエージング時間経過後約10分間，認証除外端末からのアクセスがない状態が続いた場合に，認証除外を解除します。

  • VLAN設定変更による認証除外解除

    コンフィグレーションコマンドで認証除外端末が含まれるVLANの設定を変更した場合，認証除外を解除します。

    ［コンフィグレーションの変更内容］

    ・VLANを削除した場合

    ・VLANを停止（suspend）した場合

  • 認証モード切替による認証除外解除

    copyコマンドでコンフィグレーションを変更して，認証モードが切り替わる設定をした場合，認証除外を解除します。

  • MAC認証の停止による認証除外解除

    コンフィグレーションコマンドno mac-authentication system-auth-controlでMAC認証の設定が削除されてMAC認証が停止した場合，認証除外を解除します。

MACポートにdot1qが設定されている場合のレイヤ2認証の動作を次の表に示します。

表5‒22　MACポートにdot1qが設定されている場合のレイヤ2認証の動作

受信フレーム	IEEE802.1X	Web認証	MAC認証
Untaggedフレーム	VLAN単位認証（動的）で認証	ダイナミックVLANモードで認証	ダイナミックVLANモードで認証
Taggedフレーム	VLAN単位認証（静的）で認証	認証できない	固定VLANモードで認証
