show environment

筐体のファン，電源，温度の状態と累計稼働時間を表示します。

［入力形式］

show environment [temperature-logging]

［入力モード］

一般ユーザモードおよび装置管理者モード

［パラメータ］

temperature-logging

集計している装置の温度履歴情報を表示します。

本パラメータ省略時の動作: 装置の環境状態を表示します。

［スタック構成時の運用］

マスタスイッチからスタックを構成しているすべてのメンバスイッチを対象にコマンドを実行します。

なお，remote commandコマンドも使用できます。

remote command {<switch no.> | all} show environment [temperature-logging]

［実行例1］

運用状態の表示例を示します。

図11‒6　show environmentコマンド表示例（電源固定式モデルの場合）
> show environment Fan environment Fan : Fan(1) = active Fan(2) = active Fan(3) = active Fan(4) = active Speed = normal Fan mode : 1 (silent) Power environment PS1 : active PS2 : active Temperature environment Main : 30 degrees C Warning level : normal Accumulated running time Main : total : 36 days and 6 hours. critical : 0 days and 0 hours. >

図11‒6　show environmentコマンド表示例（電源固定式モデルの場合）

> show environment
Fan environment
    Fan      : Fan(1) = active
               Fan(2) = active
               Fan(3) = active
               Fan(4) = active
               Speed = normal
    Fan mode : 1 (silent)

Power environment
    PS1 : active
    PS2 : active

Temperature environment
    Main  :  30 degrees C
    Warning level : normal

Accumulated running time
    Main         :  total    : 36 days and 6 hours.
                    critical : 0 days and 0 hours.
>

図11‒7　show environmentコマンド表示例（電源交換式モデルの場合）
> show environment Date 20XX/09/14 09:13:21 UTC Power slot 1 : PS-M(AC), Direction = F-to-R Power slot 2 : PS-M(AC), Direction = F-to-R Fan slot : FAN-M, Direction = F-to-R Fan environment Power slot 1 : Fan1(1) = active Speed = -------- Power slot 2 : Fan2(1) = active Speed = -------- Fan slot : Fan3(1) = active Fan3(2) = active Fan3(3) = active Fan3(4) = active Speed = normal Fan mode : 1 (silent) Power environment Power slot 1 : active Power slot 2 : active Temperature environment Main : 30 degrees C Warning level : normal Accumulated running time Main : total : 36 days and 6 hours. critical : 0 days and 0 hours. Fan slot : total : 36 days and 6 hours. critical : 0 days and 0 hours. >

図11‒7　show environmentコマンド表示例（電源交換式モデルの場合）

> show environment
Date 20XX/09/14 09:13:21 UTC
Power slot 1 : PS-M(AC), Direction = F-to-R
Power slot 2 : PS-M(AC), Direction = F-to-R
Fan slot     : FAN-M, Direction = F-to-R

Fan environment
    Power slot 1 : Fan1(1) = active
                   Speed = --------
    Power slot 2 : Fan2(1) = active
                   Speed = --------
    Fan slot     : Fan3(1) = active
                   Fan3(2) = active
                   Fan3(3) = active
                   Fan3(4) = active
                   Speed = normal
    Fan mode     : 1 (silent)

Power environment
    Power slot 1 : active
    Power slot 2 : active

Temperature environment
    Main  :  30 degrees C
    Warning level : normal

Accumulated running time
    Main         :  total    : 36 days and 6 hours.
                    critical : 0 days and 0 hours.
    Fan slot     :  total    : 36 days and 6 hours.
                    critical : 0 days and 0 hours.
>

［実行例1の表示説明］

表11‒9　show environmentコマンドの表示内容（電源固定式モデルの場合）
表示項目	表示内容	表示詳細情報
Fan environment
Fan^※1	ファン動作状態	active：稼働中 fault：ファン障害発生中
Speed	ファン回転スピード	normal：通常回転 high：高速回転 stop：停止状態
Mode	ファン運転モード	1 (silent)：静音重視設定 2 (cool)：冷却重視設定
Power environment
PS1	入力電源1の状態	active：正常供給 fault：供給なし/電圧異常（power redundancy-mode redundancy-checkコンフィグレーション設定時） unused：供給なし/電圧異常（power redundancy-mode redundancy-checkコンフィグレーション未設定時）
PS2	入力電源2の状態	active：正常供給 fault：供給なし/電圧異常（power redundancy-mode redundancy-checkコンフィグレーション設定時） unused：供給なし/電圧異常（power redundancy-mode redundancy-checkコンフィグレーション未設定時）
Temperature environment	温度情報	−
Main	入気温度情報	装置の温度情報を表示
Warning level^※2	運用環境レベル	normal：正常 caution：注意（高温または低温）
Accumulated running time^※3
Main	total：装置の累計稼働時間 critical：50℃以上の環境下での装置の累計稼働時間	正常時は累計稼働時間を表示します。 fault：稼働時間読み込み失敗 ****：稼働時間読み込み中

注※1

FAN(x)のフォーマットでファンの位置情報を記載しています。xの値はファン番号を示します。このとき，運用ログや筐体に明記されている名称との対応は次の表のようになります。また，筐体位置で示される右面，左面は装置背面から見た場合の位置関係を表します。

表11‒10　ファン番号と運用ログおよび筐体との対応（電源固定式モデルの場合）
コマンドおよび運用ログ表示	筐体位置
FAN(1)	筐体背面右1
FAN(2)	筐体背面右2
FAN(3)	筐体背面右3
FAN(4)	筐体背面右4

注※2

入気温度の変移によってWarning levelを表示します。温度センサーが60℃以上になるとソフトウェアが停止します。

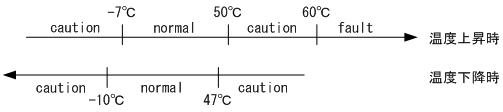

図11‒8　運用環境レベルと温度値（電源固定式モデルの場合）

注※3

累計稼働時間は6時間ごとに各ボードへ情報の更新が行われます。そのため6時間未満の運用を行った場合には，各ボードへ情報の更新がされないため正確な稼働時間とはなりません。

　電源投入（累計稼働時間＝0）

　4時間後（累計稼働時間＝4時間，ボードに書き込まれる時間＝0時間）

　8時間後（累計稼働時間＝8時間，ボードに書き込まれる時間＝6時間）

　13時間後（累計稼働時間＝13時間，ボードに書き込まれる時間＝12時間）

表11‒11　show environmentコマンドの表示内容（電源交換式モデルの場合）
表示項目	表示内容	表示詳細情報
Power slot 1	電源機構種別	PS-M(AC)：AC電源機構 PS-M(DC)：DC電源機構 notconnect：未搭載
Power slot 1	Direction：ファン方向^※1	F-to-R：Front吸気Rear排気 R-to-F：Rear吸気Front排気
Power slot 2	電源機構種別	PS-M(AC)：AC電源機構 PS-M(DC)：DC電源機構 notconnect：未搭載
Power slot 2	Direction：ファン方向^※1	F-to-R：Front吸気Rear排気 R-to-F：Rear吸気Front排気
Fan slot	ファンスロット種別	FAN-M：ファンスロット notconnect：未搭載 notsupport：未サポート
Fan slot	Direction：ファン方向^※1	F-to-R：Front吸気Rear排気 R-to-F：Rear吸気Front排気
Fan environment
Power slot	スロット番号	−
Fan^※2	ファン動作状態	active：稼働中 fault：ファン障害発生中 notconnect：未搭載
Speed	ファン回転スピード	"--------"を表示します。
Fan slot
Fan^※2	ファン動作状態	active：稼働中 fault：ファン障害発生中 notconnect：未搭載 notsupport：未サポート
Speed	ファン回転スピード	normal：通常回転 high：高速回転 stop：停止状態 --------：未搭載
Fan mode	ファン運転モード	1 (silent)：静音重視設定 2 (cool)：冷却重視設定
Power environment
Power slot	入力電源の状態	active：正常供給 fault：供給なし/電圧異常 notconnect：未搭載
Temperature environment	温度情報	−
Main	入気温度情報	装置の温度情報を表示
Warning level^※3	運用環境レベル	normal：正常 caution：注意（高温または低温）
Accumulated running time^※4
Main	total：装置の累計稼働時間 critical：50℃以上の環境下での装置の累計稼働時間	正常時は累計稼働時間を表示します。 fault：稼働時間読み込み失敗 ****：稼働時間読み込み中
Fan slot	total：ファンの累計稼働時間 critical：50℃以上の環境下でのファンの累計稼働時間	正常時は累計稼働時間を表示します。 notconnect：未搭載 notsupport：未サポート fault：稼働時間読み込み失敗 ****：稼働時間読み込み中

注※1　電源機構またはファンが搭載されている場合にだけ表示します。

注※2　

FANx(y)のフォーマットでファンの位置情報を記載しています。xの値はファンユニット番号を，yの値はファン番号を示します。このとき，運用ログや筐体に明記されている名称との対応は次の表のようになります。また，筐体位置で示される右面，左面は装置背面から見た場合の位置関係を表します。

表11‒12　ファン番号と運用ログおよび筐体との対応（電源交換式モデルの場合）
ユニット	ユニット対応
ユニット	コマンドおよび運用ログ表示	筐体位置
PS-M	FAN1(1)	背面右電源機構
PS-M	FAN2(1)	背面左電源機構
FAN-M	FAN3(1)	ファンユニット背面右1
	FAN3(2)	ファンユニット背面右2
	FAN3(3)	ファンユニット背面右3
	FAN3(4)	ファンユニット背面右4

注※3　入気温度の変移によってWarning levelを表示します。

温度センサーが60℃以上（FAN-04搭載時）または50℃以上（FAN-04R搭載時）になるとソフトウェアが停止します。

図11‒9　運用環境レベルと温度値（電源交換式モデルの場合（FAN-04搭載時））

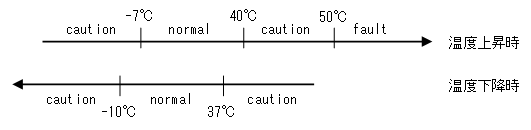

図11‒10　運用環境レベルと温度値（電源交換式モデルの場合（FAN-04R搭載時））

注※4　

　電源投入（累計稼働時間＝0）

　4時間後（累計稼働時間＝4時間，ボードに書き込まれる時間＝0時間）

　8時間後（累計稼働時間＝8時間，ボードに書き込まれる時間＝6時間）

　13時間後（累計稼働時間＝13時間，ボードに書き込まれる時間＝12時間）

［実行例2］

平均温度情報表示の実行例を示します。

図11‒11　平均温度情報表示例
> show environment temperature-logging Date 20XX/11/30 12:00:00 UTC Date 0:00 6:00 12:00 18:00 20XX/11/30 24.3 24.2 26.0 20XX/11/29 21.8 25.1 26.0 24.0 20XX/11/28 25.6 - 26.0 24.0 20XX/11/27 21.0 - 26.0 24.0 20XX/11/26 24.0 23.5 26.0 24.0 20XX/11/25 22.2 24.9 26.0 24.0 20XX/11/24 - - 26.0 24.0 >

図11‒11　平均温度情報表示例

> show environment temperature-logging
Date 20XX/11/30 12:00:00 UTC
Date         0:00  6:00 12:00 18:00
20XX/11/30   24.3  24.2  26.0
20XX/11/29   21.8  25.1  26.0  24.0
20XX/11/28   25.6     -  26.0  24.0
20XX/11/27   21.0     -  26.0  24.0
20XX/11/26   24.0  23.5  26.0  24.0
20XX/11/25   22.2  24.9  26.0  24.0
20XX/11/24      -     -  26.0  24.0
>

［実行例2の表示説明］

表11‒13　show environment temperature-loggingコマンドの表示内容
表示項目	表示内容	表示詳細情報
Date	日付	−
0:00	当該時間帯の平均温度	18:00（前日）〜0:00の平均温度
6:00		0:00〜6:00の平均温度
12:00		6:00〜12:00の平均温度
18:00		12:00〜18:00の平均温度
"-"	ハイフン	装置未起動（電源OFFまたはシステム時刻変更によって履歴を保持できなかった時間帯）
" "	空白	温度集計前

［通信への影響］

なし

［応答メッセージ］

表11‒14　show environmentコマンドの応答メッセージ一覧
メッセージ	内容
Can't execute for accounts mismatch.	バックアップスイッチのアカウントが不一致のため，本コマンドを実行できません。アカウントを操作するコマンド（adduser，rmuser，password，clear password）を実行して，アカウントを同期してください。
Can't execute.	コマンドを実行できません。再実行してください。
Switch <switch no.> was deleted from stack.	メンバスイッチはスタック構成から削除されました。 <switch no.>：スイッチ番号

［注意事項］

温度履歴情報表示は定刻（0時，6時，12時，18時）に更新されます。装置の環境により若干のずれが生じる場合があります。また，温度履歴情報の更新と同時に装置を再起動すると，温度履歴情報の一部が消失する場合があります。
温度履歴情報表示は装置の日付が変更された場合，変更前の時刻の翌日の0時に相当する時間に変更後の時刻が反映されます。表示される情報は採取順となるため，時系列で表示されなくなります。
累積稼働時間情報の更新と同時に装置を再起動すると，累積稼働時間情報は0時間に戻る場合があります。
