16.1.16　VRFでのIGMPの設定【SL-L3A】

［設定のポイント］

VRFでIGMPを動作させるには，該当VRFのインタフェースにIGMPを設定します。ただし，該当VRFのインタフェースにIPv4 PIM-SM（sparseモード）を設定してもIGMPは動作します。

デフォルトではIGMPバージョン2，3混在モードです。IGMPバージョンを変更する場合は，コンフィグレーションコマンドip igmp versionで設定してください。

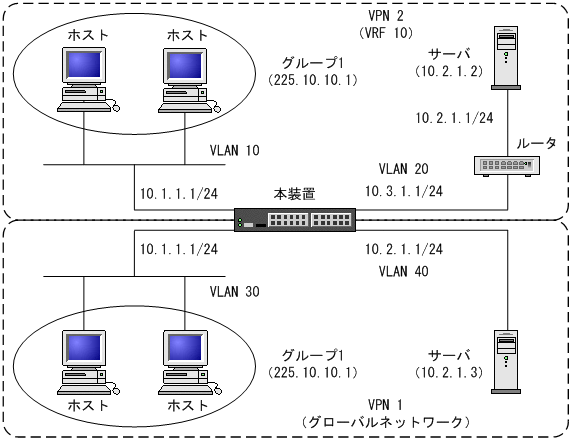

例として，VPN 2にVRF 10を対応させ，VRF 10のインタフェースVLAN10のIPアドレスを10.1.1.1/24としたIGMP構成例を次の図に示します。

図16‒5　VRFでのIGMP構成例

［コマンドによる設定］

1. (config)# interface vlan 10

   VLAN 10を設定します。

2. (config-if)# vrf forwarding 10

   VLAN 10をVRF 10に設定します。

3. (config-if)# ip address 10.1.1.1 255.255.255.0

   VLAN 10にIPアドレスを設定します。

4. (config-if)# ip igmp router

   (config-if)# exit

   VLAN 10にIGMPを指定します。
