26.1.10　スタック構成での動作

VXLAN機能はスタック構成にも対応しています。スタック構成でのVXLAN使用例を次の図に示します。

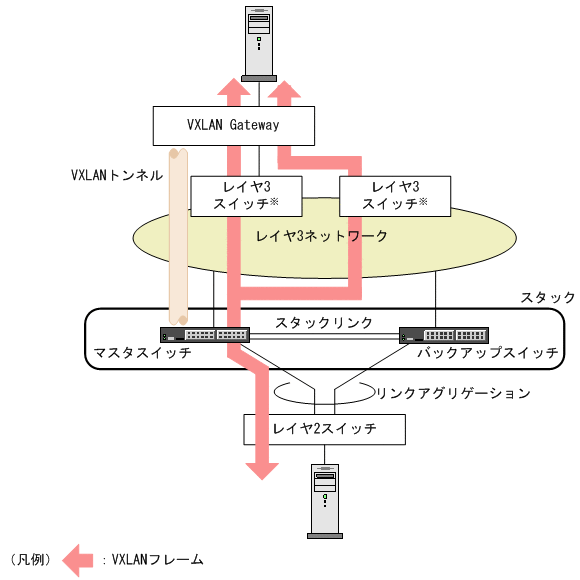

図26‒7　スタック構成でのVXLAN使用例

注※　レイヤ3スイッチはイコールコストマルチパス

スタック構成でVXLANを使用する場合は，VXLAN Accessポート側をリンクアグリゲーションで接続します。VXLAN Networkポート側ではイコールコストマルチパス機能を利用します。
