コンフィグレーションガイド Vol.1


24.5.1 概要

プロトコル単位でVLANのグループ分けを行います。IPv4やIPv6といったプロトコルごとに異なるVLANを構成できます。複数のプロトコルを同一のプロトコルVLANに設定することもできます。

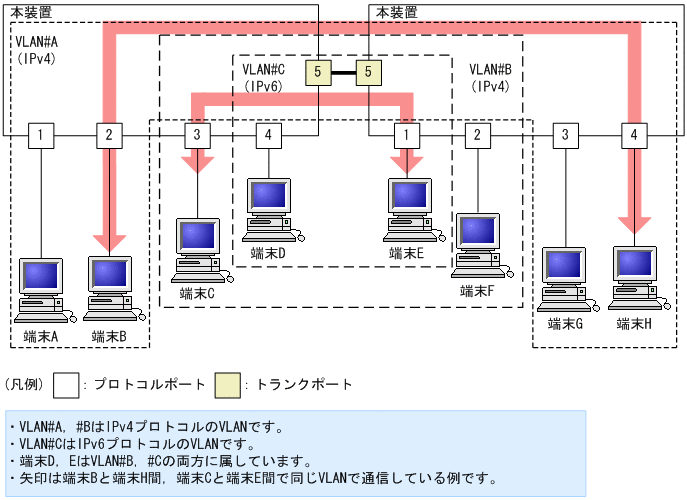

プロトコルVLANの構成例を次の図に示します。VLAN#A,#BをIPv4プロトコルで構成し,VLAN#CをIPv6プロトコルで構成した例を示しています。

図24‒5 プロトコルVLANの構成例

[図データ]
