19.1.1 ポートミラーリングの概要

ポートミラーリングは,指定した物理ポートで送受信するフレームのコピーを,指定した物理ポートへ送信する機能です。フレームをコピーすることをミラーリング,コピーされたフレームのことをミラーリングフレームと呼びます。この機能を利用して,ミラーリングフレームをアナライザなどで受信することによって,トラフィックの監視や解析を行えます。

受信フレームおよび送信フレームに対するミラーリングのそれぞれの動作を次の図に示します。

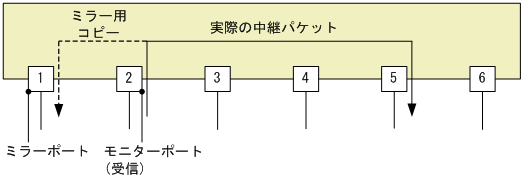

図19‒1 受信フレームのミラーリング

[図データ]

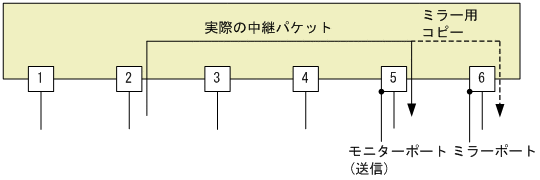

図19‒2 送信フレームのミラーリング

[図データ]

これらの図で示すとおり,トラフィックを監視する物理ポートをモニターポートと呼び,ミラーリングフレームの送信先となる物理ポートをミラーポートと呼びます。
