16.1.4　切り替え・切り戻し動作

切り替え・切り戻しとは，通信を行っているポートを変更する動作です。切り替え・切り戻しは，アクティブポートの変更先ポートがスタンバイポートとなっている場合に，次の契機で動作します。

• アクティブポートに障害が発生する

• 自動切り戻し機能の待ち時間が経過する

• アクティブポートを変更する運用コマンドを実行する

切り替え・切り戻し動作と同時に，通信を行っていたポートで学習していたMACアドレスをすべてクリアして，新しくアクティブポートになったポートで通信を行います。フラッシュ制御フレームまたはMACアドレスアップデートフレームを送信する設定をしている場合は，切り替え・切り戻しと同時に新しくアクティブポートになったポートからフラッシュ制御フレームまたはMACアドレスアップデートフレームを送信します。ポートリセット機能を設定している場合は，旧アクティブポートを一時的にダウンさせます。

切り替え動作を次の図に示します。

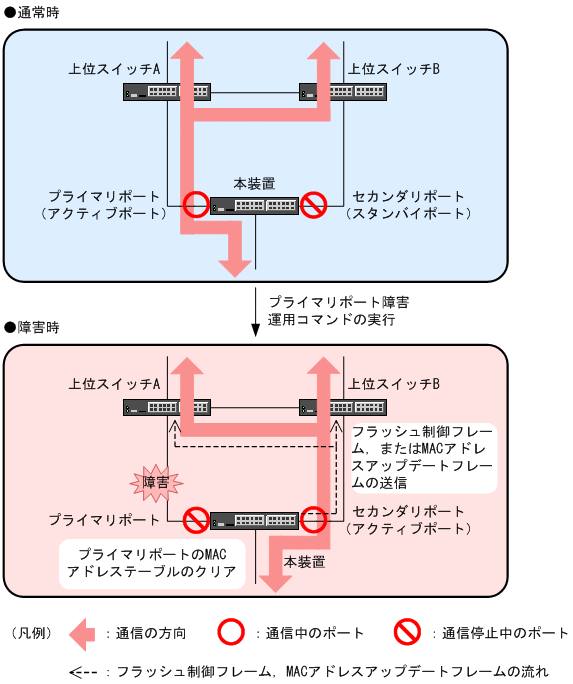

図16‒3　切り替え動作（フラッシュ制御フレームまたはMACアドレスアップデートフレーム送信設定時）
