コンフィグレーションガイド Vol.2


3.7.1 ユーザ優先度書き換え

フロー検出で検出したフレームのVLAN Tag内にあるユーザ優先度(User Priority)を書き換える機能です。ユーザ優先度は,次の図に示すTag Controlフィールドの先頭3ビットを指します。

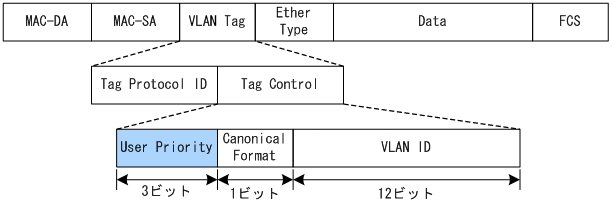

図3‒12 VLAN Tagのヘッダフォーマット

[図データ]

VLAN Tagが複数あるフレームに対してユーザ優先度書き換えを行う場合,MACアドレス側から1段目のVLAN Tagにあるユーザ優先度を書き換えます。次の図にVLAN Tagが複数あるフレームフォーマットを示します。

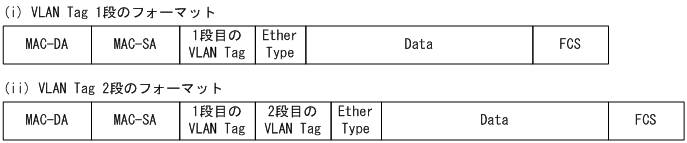

図3‒13 VLAN Tagが複数あるフレームフォーマットの概略図

[図データ]

次のフレームについてはユーザ優先度を書き換えることができません。

ユーザ優先度書き換えは,ユーザ優先度引き継ぎと同時に設定することはできません。

ユーザ優先度書き換えおよびユーザ優先度引き継ぎをどちらも実施しない場合は,次の表に示すユーザ優先度となります。

表3‒9 フレーム送信時のユーザ優先度

フレーム送信時

のユーザ優先度

対象となるフレーム

3

  • VLAN Tagなしで受信し,VLAN Tagありで送信するフレーム

  • VLANトンネリング機能で,アクセス回線からバックボーン回線に中継するフレーム

受信フレームのユーザ優先度

  • VLANトンネリング機能で,アクセス回線からアクセス回線に中継するVLAN Tagありフレーム

  • Tag変換を設定してない,かつVLANトンネリングを設定していないポートでVLAN Tagありフレームを受信し,VLAN Tagありで送信するフレーム
