2.1 QoS制御構造

ネットワークを利用したサービスの多様化に伴い,通信品質を保証しないベストエフォート型のトラフィックに加え,実時間型・帯域保証型のトラフィックが増加しています。本装置のQoS制御を使用することによって,トラフィック種別に応じた通信品質を提供できます。

本装置のQoS制御は,回線の帯域やキューのバッファ容量などの限られたネットワーク資源を有効に使用できます。アプリケーションごとに要求されるさまざまな通信品質を満たすために,QoS制御を使用しネットワーク資源を適切に分配します。

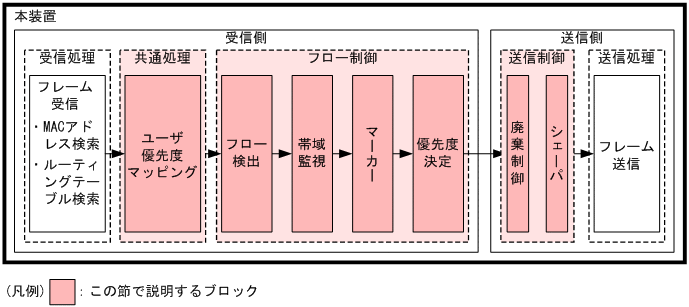

本装置のQoS制御の機能ブロックを次の図に示します。

図2‒1 本装置のQoS制御の機能ブロック

[図データ]

図に示したQoS制御の各機能ブロックの概要を次の表に示します。

表2‒1 QoS制御の各機能ブロックの概要

機能部位

機能概要

受信処理部

フレーム受信

フレームを受信し,MACアドレステーブル検索やルーティングテーブル検索を実施します。

共通処理部

ユーザ優先度マッピング

受信フレームのVLAN Tagのユーザ優先度に従い,優先度を決定します。

フロー制御部

フロー検出

MACヘッダやプロトコル種別,IPアドレス,ポート番号,ICMPヘッダなどの条件に一致するフローを検出します。

帯域監視

フローごとに帯域を監視して,帯域を超えたフローに対してペナルティを与えます。

マーカー

IPヘッダ内のDSCPやVLAN Tagのユーザ優先度を書き換える機能です。

優先度決定

フローに対する優先度や,廃棄されやすさを示すキューイング優先度を決定します。

送信制御部

廃棄制御

パケットの優先度とキューの状態に応じて,該当フレームをキューイングするか廃棄するかを制御します。

シェーパ

各キューからのフレームの出力順序および出力帯域を制御します。

送信処理部

フレーム送信

シェーパによって制御されたフレームを送信します。

本装置のQoS制御は,受信フレームの優先度をユーザ優先度マッピング,またはフロー制御によって決定します。ユーザ優先度マッピングは,受信フレームのVLAN Tag内にあるユーザ優先度に基づいて優先度を決定します。ユーザ優先度ではなく,MACアドレスやIPアドレスなどの特定の条件に一致するフレームに対して優先度を決定したい場合は,フロー制御を使用します。

フロー制御による優先度の決定は,ユーザ優先度マッピングよりも優先されます。また,フロー制御は,優先度決定のほかに帯域監視やマーカーも実施することができます。フロー検出で検出したフローに対して,帯域監視,マーカー,優先度決定の各機能は同時に動作することができます。

送信制御は,ユーザ優先度マッピングやフロー制御によって決定した優先度に基づいて,廃棄制御やシェーパを実施します。

注意

QoS制御を使用する場合は次の点に注意してください。

  • AX3660S-48XT4QW,AX3660S-24X4QW,およびAX3660S-48X4QWではパケット処理性能を超えた場合,フロー検出の設定に関係なく,パケットが廃棄されるおそれがあります。

  • スタックポートではフロー制御や送信制御を設定できません。
