26.2.6 VXLAN PMTUの設定

本装置にPath MTU Discoveryを送信する閾値と,適用するVXLAN Accessポートの設定をします。VXLAN PMTUの設定例を次の図に示します。

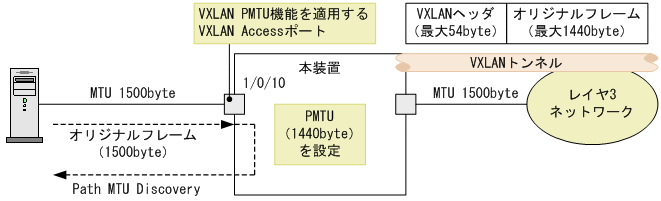

図26‒12 VXLAN PMTUの設定例

[図データ]

[設定のポイント]

Path MTU Discoveryを送信する閾値に1440byteを設定します。また,VXLAN PMTU機能を適用するVXLAN Accessポートを1/0/10に設定します。

VXLAN PMTU機能を適用したポートは,閾値を超えるフレームを受信するとPath MTU Discoveryを送信します。

[コマンドによる設定]

  1. (config)# vxlan pmtu 1440

    本装置のVXLAN PMTU機能を有効にして,Path MTU Discoveryを送信する閾値に1440byteを設定します。

  2. (config)# interface gigabitethernet 1/0/10

    (config-if)# vxlan pmtu enable

    ポート1/0/10にVXLAN PMTU機能を適用します。
