25.4.2　Tag変換の設定

Tag変換を設定する手順を次の図に示します。ここでは，図に示す構成のポート1/0/2の設定例を示します。

構成例では，ポート1/0/2にTag変換を適用します。ポート1/0/2では，VLAN 100のフレームの送受信はVLAN Tag 1000で行い，VLAN 200のフレームの送受信はVLAN Tag 100で行います。このように，VLAN 100でTag変換を行った場合，ほかのVLANでVLAN Tag 100を使用することもできます。また，ポート1/0/2ではVLAN Tag 200のフレームをVLAN 200として扱わないで，未設定のVLAN Tagとして廃棄します。

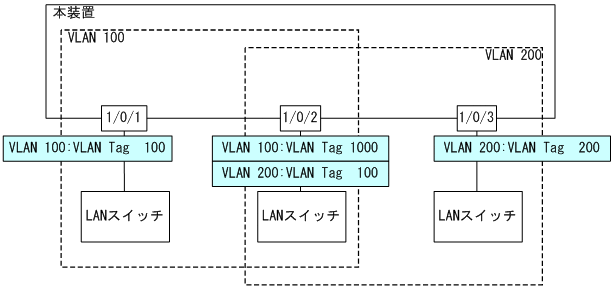

図25‒3　Tag変換の設定例

［設定のポイント］

Tag変換は，Tag変換を有効にする設定と，変換するIDを設定することによって動作します。Tag変換の設定はトランクポートだけ有効です。

Tag変換はswitchport vlan mappingコマンドで設定します。設定した変換を有効にするためには，switchport vlan mapping enableコマンドを設定します。Tag変換を有効にすると，そのポートで変換を設定していないVLANはフレームの送受信を停止します。

［コマンドによる設定］

(config)# interface gigabitethernet 1/0/2

(config-if)# switchport mode trunk

(config-if)# switchport trunk allowed vlan 100,200

ポート1/0/2をトランクポートに設定して，VLAN 100，200を設定します。
(config-if)# switchport vlan mapping 1000 100

(config-if)# switchport vlan mapping 100 200

ポート1/0/2でVLAN 100，200にTag変換を設定します。VLAN 100ではVLAN Tag 1000でフレームを送受信して，VLAN 200ではVLAN Tag 100でフレームを送受信するように設定します。
(config-if)# switchport vlan mapping enable

ポート1/0/2でTag変換を有効にします。本コマンドを設定するまではTag変換は動作しません。

［注意事項］: Tag変換を使用するポートは，そのポートのすべてのVLANでTag変換の設定をする必要があります。変換しないVLANの場合は，同じ値に変換する設定を行ってください。なお，Tag変換の収容条件はコンフィグレーションの設定数で768で，同じ値に変換する設定も含まれます。
