24.5.4　プロトコルポートのネイティブVLAN

プロトコルポートでコンフィグレーションに一致しないプロトコルのフレームを受信した場合はネイティブVLANで扱います。ネイティブVLANは，コンフィグレーションで指定しない場合はVLAN 1（デフォルトVLAN）です。また，ほかのポートVLANにコンフィグレーションで変更することもできます。

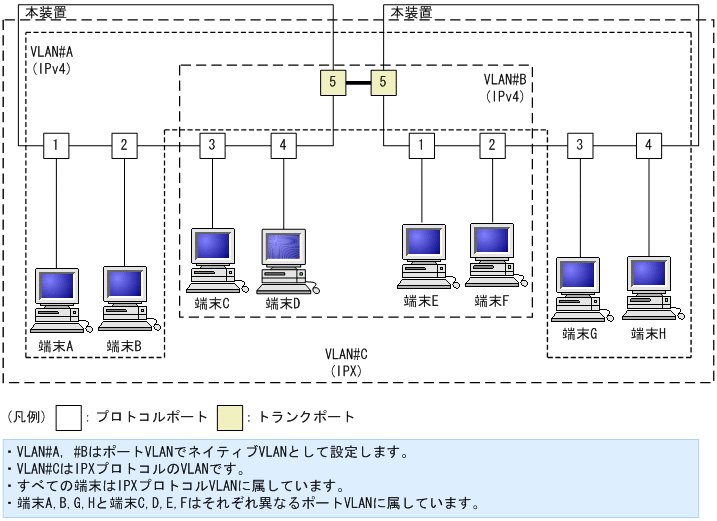

次の図に，プロトコルポートでネイティブVLANを使用する構成例を示します。図の構成は，IPXプロトコルをネットワーク全体で一つのVLANとし，そのほか（IPv4など）のプロトコルについてはポートVLANでVLANを分ける例です。VLAN#A，VLAN#Bを各ポートのネイティブVLANとして設定します。なお，この構成例では，VLAN#A，VLAN#BもIPv4のプロトコルVLANとして設定することもできます。
