コンフィグレーションガイド Vol.1


24.3.1 アクセスポートとトランクポート

ポートVLANは一つのポートに一つのVLANを割り当てます。ポートVLANとして使用するポートはアクセスポートとして設定します。複数のポートVLANをほかのLANスイッチなどに接続するためにはトランクポートを使用します。トランクポートはVLAN TagによってVLANを識別するため,一つのポートに複数のVLANを設定できます。

ポートVLANの構成例を次の図に示します。ポート1/0/1〜1/0/3はアクセスポートとしてポートVLANを設定します。2台の本装置の間はトランクポート(ポート1/0/4)で接続します。そのとき,VLAN Tagを使います。

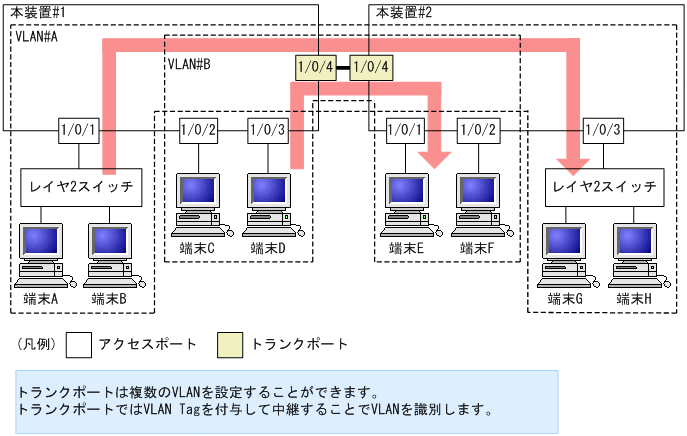

図24‒3 ポートVLANの構成例

[図データ]
