20.1.1　概要

ポリシーベースミラーリングは，受信するフレームから特定のフローをコピーして，指定したインタフェースへ送信する機能です。フレームをコピーすることをミラーリング，コピーされたフレームのことをミラーリングフレームと呼びます。この機能を利用して，フロー単位のミラーリングフレームをアナライザなどで受信することによって，トラフィックの監視や解析ができます。

受信フレームに対するミラーリングの動作を次の図に示します。

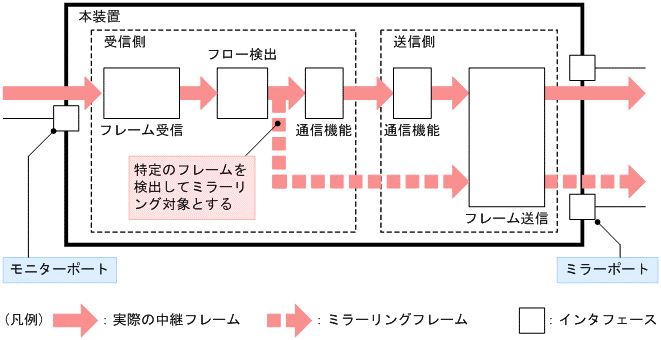

図20-1　受信フレームのミラーリング

図で示すとおり，トラフィックを監視するインタフェースをモニターポートと呼び，ミラーリングフレームの送信先となるインタフェースをミラーポートと呼びます。

本装置のポリシーベースミラーリングは，フロー検出によって細かくフレームを特定できます。また，複数のミラーポートに同時にミラーリングできます。
