24.7.2　装置間の接続とMACアドレス設定

複数の装置でMAC VLANを構成する場合，装置間の接続はトランクポートをお勧めします。トランクポートで受信したフレームのVLAN判定はVLAN Tagで行います。そのため，送信元MACアドレスがVLANに設定されていなくても，MAC VLANで通信できます。トランクポートで装置間を接続した場合については，「図24-8　MAC VLANの構成例」を参照してください。

MACポートで装置間を接続する場合は，そのVLANに属するすべてのMACアドレスをすべての装置に設定する必要があります。ルータが存在する場合は，ルータのMACアドレスも登録してください。また，VRRPを使用している場合は，仮想ルータMACアドレスを登録してください。

MACポートで装置間を接続した場合の図を次に示します。

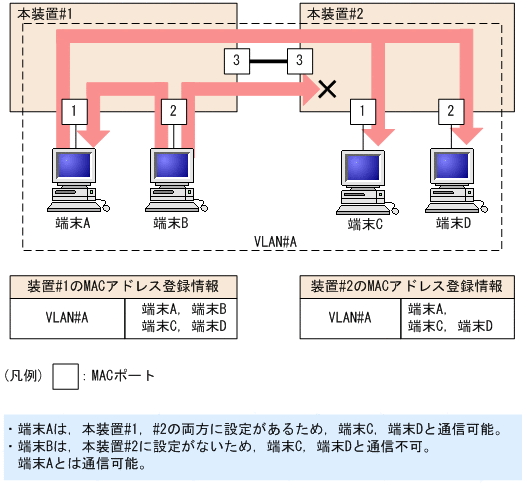

図24-9　装置間をMACポートで接続した場合

[図データ]
