コンフィグレーションガイド Vol.1
スタック構成のノードを含むマルチリング構成について，次の図に例を示します。
図28-23 スタック構成のノードを含む共有リンクなしのマルチリング構成

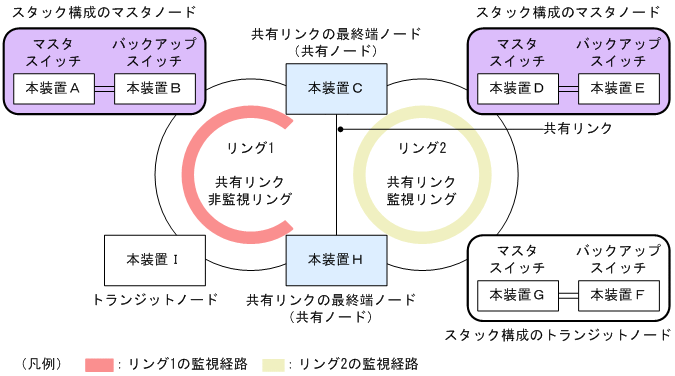

図28-24 スタック構成のノードを含む共有リンクありのマルチリング構成
スタック構成のノードを含むマルチリング構成では，次に示す動作はスタック構成のノードを含まないマルチリング構成時と同様ですので，「28.4 マルチリングの動作概要」を参照してください。
- リング正常時の動作
- スタックを構成するメンバスイッチの障害を除く，障害検出時の動作
- スタックを構成するメンバスイッチの障害を除く，復旧検出時の動作
