コンフィグレーションガイド Vol.3
ネットワーク・パーティションは,部門ごとや業務ごとに構築されているネットワークを一つのネットワークに統合するネットワークコンソリデーションを可能にします。ネットワーク・パーティションで実現するネットワークコンソリデーションを次の表および図に示します。
表34-1 ネットワークコンソリデーションの分類

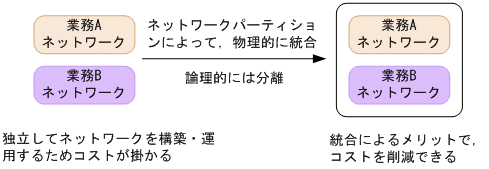

分類 説明 物理的コンソリデーション ネットワークを論理的に分離したままで,装置や回線を物理的に統合します。 運用管理コンソリデーション ネットワーク上に分散していたレイヤ3機能を1拠点で集中管理することで,運用管理を統合します。 図34-1 物理的コンソリデーション

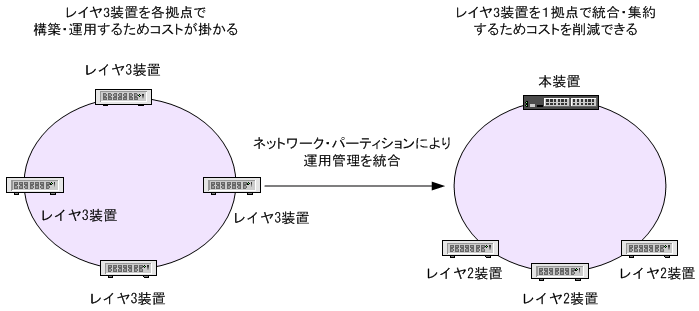

図34-2 運用管理コンソリデーション
ネットワーク・パーティションは,VRFおよびVLANによってネットワークを論理的に分割し,VPNを構成します。ネットワーク・パーティションを導入すると,次の表に示すような利点があります。
表34-2 ネットワーク・パーティションの利点
利点 説明 低コスト
- 装置,回線の物理的統合によって,少ない装置や回線数でネットワーク構築し,初期導入コストを低減できます。
- レイヤ3機能を1拠点で集中管理することで,ランニングコストを低減できます。
強固なセキュリティ
- ネットワークを論理的に分離できます。
ネットワーク統合が容易
- 複数のネットワークを一つのネットワークに物理的に統合できます。
- 論理的には分離されているため,IPアドレスが重複していてもIPアドレスの変更が不要です。
省電力
- 装置,回線の物理的統合によって,環境配慮型のネットワークを構築できます。
