15.1.16　VRFでのIGMPの設定【OS-L3SA】

［設定のポイント］
VRFでIGMPを動作させるには，該当VRFのインタフェースにIGMPを設定します。ただし，該当VRFのインタフェースにIPv4 PIM-SM（sparseモード）を設定してもIGMPは動作します。
デフォルトではIGMPバージョン2，3混在モードです。IGMPバージョンを変更する場合は，コンフィグレーションコマンドip igmp versionで設定してください。

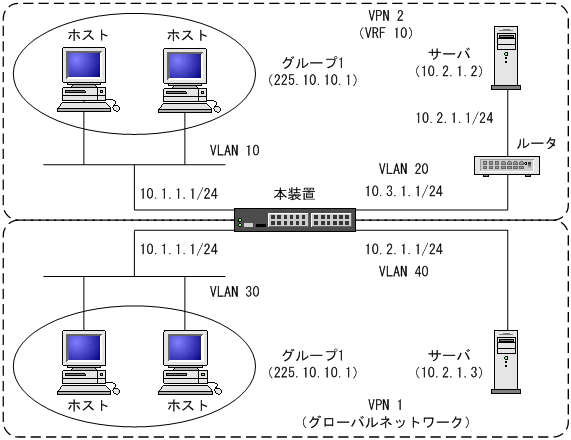

例として，VPN 2にVRF 10を対応させ，VRF 10のインタフェースVLAN10のIPアドレスを10.1.1.1/24としたIGMP構成例を次の図に示します。

図15-5　VRFでのIGMP構成例

[図データ]

［コマンドによる設定］
  1. (config)# interface vlan 10
    VLAN 10を設定します。
    　
  2. (config-if)# vrf forwarding 10
    VLAN 10をVRF 10に設定します。
    　
  3. (config-if)# ip address 10.1.1.1 255.255.255.0
    VLAN 10にIPアドレスを設定します。
    　
  4. (config-if)# ip igmp router
    (config-if)# exit
    VLAN 10にIGMPを指定します。
    　
